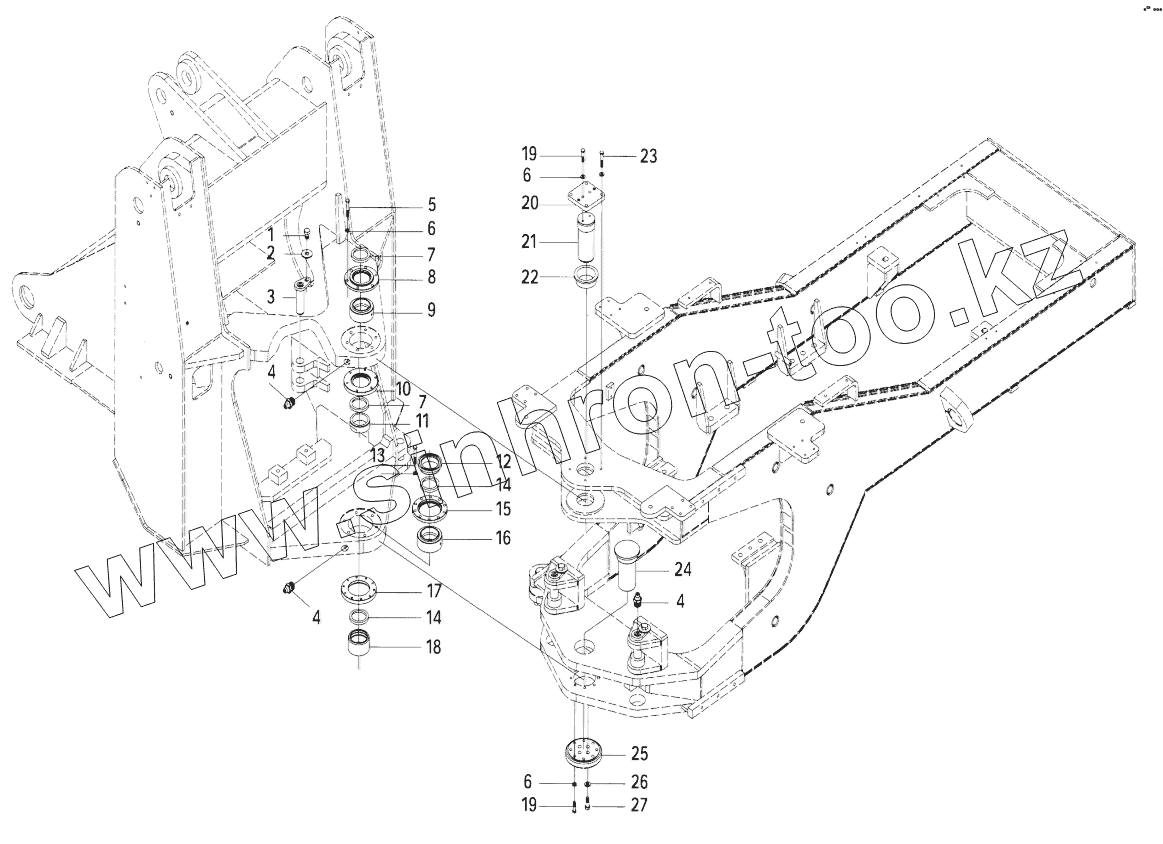

Каталог запасных частей к технике: XGMA XG958. CHASSIS-02
1
2
3
4
4
4
5
6
6
6
7
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00B0087 | Screw | |
| 2 | 06B0016 | Lock washer | |
| 3 | 15D0023 | Pin | |
| 4 | 26B0010 | Oil cup | |
| 5 | 01B0083 | Screw | |
| 6 | 06B0012 | Washer | |
| 7 | 12B0007 | Mango | |
| 8 | 58A0043 | Flange | |
| 9 | 35B0002 | Bearing | |
| 10 | 58A0042 | Flange | |
| 11 | 54A0001 | Mango | |
| 12 | 55A0002 | Washer | |
| 13 | 01B0009 | Screw | |
| 14 | 12B0008 | Mango | |
| 15 | 58A0045 | Flange | |
| 16 | 35B0001 | Bearing | |
| 17 | 58A0044 | Flange | |
| 18 | 54A0047 | Mango | |
| 19 | 01B0008 | Bolt | |
| 20 | 16A0106 | Board | |
| 21 | 60A0035 | Pin | |
| 22 | 55A0003 | Washer | |
| 23 | 01B0011 | Screw | |
| 24 | 60A0002 | Pin | |
| 25 | 58A0001 | Flange | |
| 26 | 06B0014 | Washer | |
| 27 | 00B0061 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
