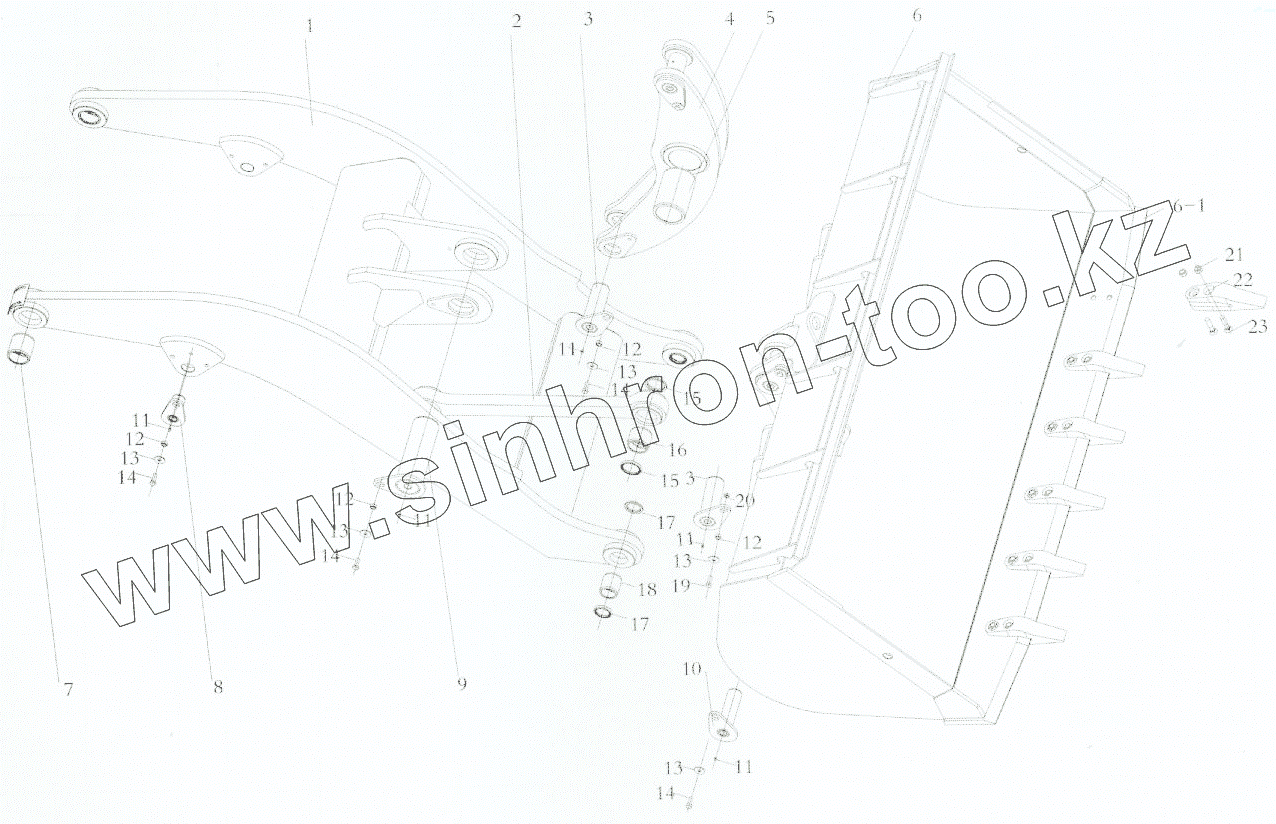

Каталог запасных частей к технике: XGMA XG955II. Working device
1
2
3
3
4
5
6
6_1
7
8
9
10
11
11
11
11
11
12
12
12
12
13
13
13
13
13
14
14
14
14
15
15
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 21D0033 | Arm | |
| 2 | 12D0015 | Link | |
| 3 | 15D0061 | Pin | |
| 4 | 21D0031 | Lever | |
| 5 | 54A0104 | Sleeve | |
| 6 | 22D0046 | Bucket | |
| 6_1 | 17A0080 | Blade | |
| 7 | 54A0106 | Sleeve | |
| 8 | 15D0060 | Pin | |
| 9 | 15D0058 | Pin | |
| 10 | 15D0062 | Pin | |
| 11 | 26B0010 | Oil cup | |
| 12 | 55A0085 | Sleeve | |
| 13 | 06B0028 | Washer | |
| 14 | 00B0061 | Bolt | |
| 15 | 12B0032 | Seal | |
| 16 | 54A0110 | Sleeve | |
| 17 | 12B0031 | Seal | |
| 18 | 54A0107 | Sleeve | |
| 19 | 00B0179 | Bolt | |
| 20 | 03B0034 | Nut | |
| 21 | 03B0015 | Nut | |
| 22 | 72A0037 | Tooth | |
| 23 | 02B0037 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
