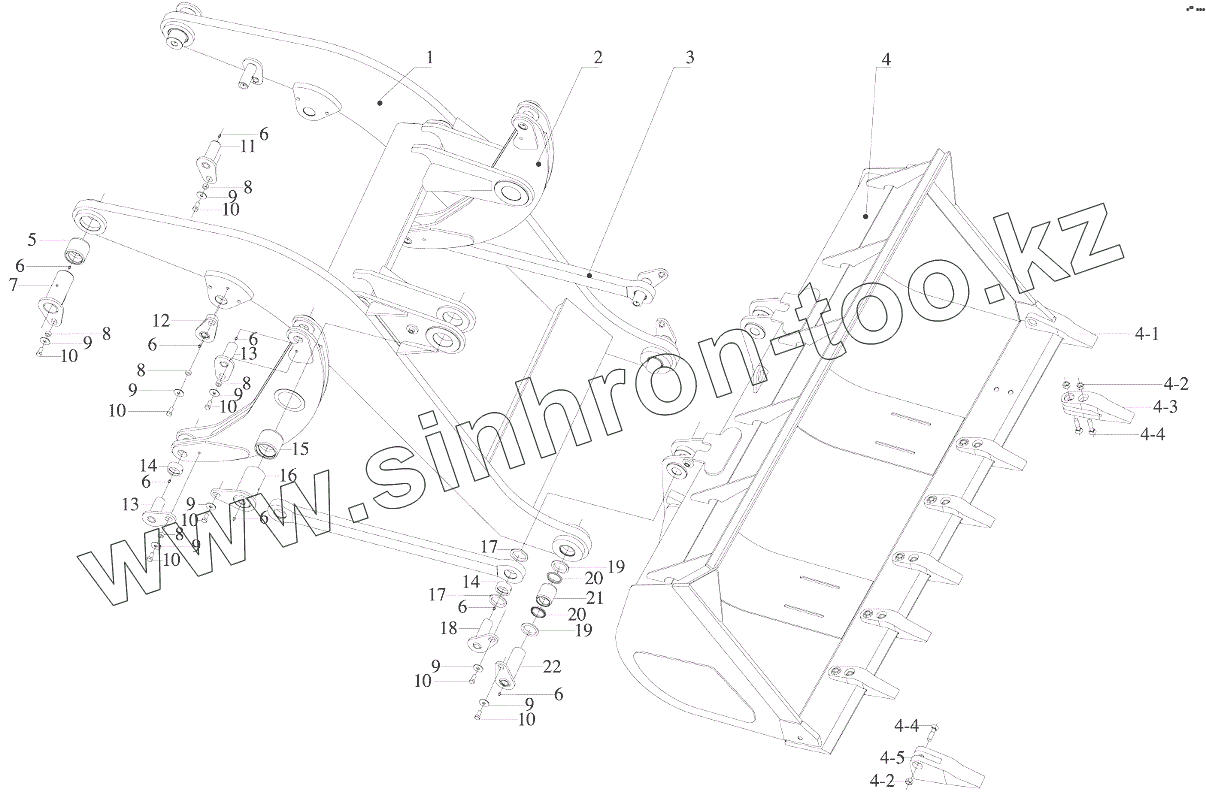

Каталог запасных частей к технике: XGMA XG953III. Working device
1
2
3
4
4-1
4-2
4-2
4-3
4-4
4-4
4-5
5
6
6
6
6
6
6
6
6
7
8
8
8
8
8
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
11
12
13
13
14
14
15
16
17
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 21D0034 | Arm | |
| 2 | 21D0037 | Lever | |
| 3 | 72A0008 | Link | |
| 4 | 22D0567 | Bucket | |
| 4-1 | 72A0040 | Tooth | |
| 4-2 | 03B0015 | Nut | |
| 4-3 | 72A0032 | Tooth | |
| 4-4 | 02B0031 | Bolt | |
| 4-5 | 72A0041 | Tooth | |
| 5 | 54A0015 | Sleeve | |
| 6 | 26B0010 | Oil cup | |
| 7 | 15D0038 | Pin | |
| 8 | 15D0091 | Pin | |
| 9 | 06B0028 | Washer | |
| 10 | 00B0016 | Bolt | |
| 11 | 15D0035 | Pin | |
| 12 | 15D0037 | Sleeve | |
| 13 | 15D0075 | Pin | |
| 14 | 35B0003 | Bearing | |
| 15 | 15D0033 | Pin | |
| 16 | 54A0014 | Sleeve | |
| 17 | 56A0245 | Spacer | |
| 18 | 15D0046 | Pin | |
| 19 | 56A0128 | Spacer | |
| 20 | 12B0029 | Seal | |
| 21 | 54A0013 | Sleeve | |
| 22 | 15D0036 | Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
