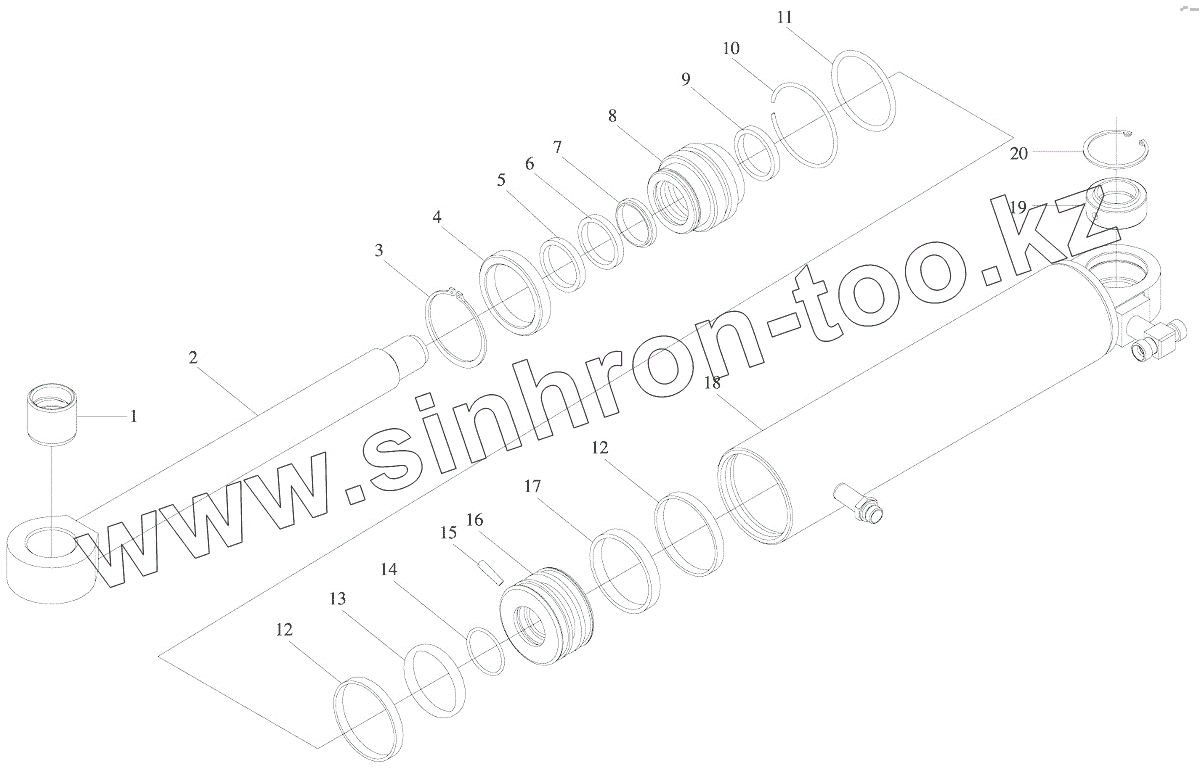

Каталог запасных частей к технике: XGMA XG953III. Steering cylinder
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 54A0019 | Bearing | |
| 2 | 64A0003 | Piston rod | |
| 3 | 07B0002 | Snap ring | |
| 4 | 55A0022 | Ring snap | |
| 5 | 12B0016 | Ring | |
| 6 | 50B0002 | Ring | |
| 7 | 54B0023 | Wear ring | |
| 8 | 54A0115 | Guide bush | |
| 9 | 12B0033 | Ring | |
| 10 | 57A0002 | Snap ring | |
| 11 | 10B0039 | O Ring | |
| 12 | 11B0010 | Wear ring | |
| 13 | 11B0009 | Lock washer | |
| 14 | 10B0010 | O-ring | |
| 15 | 04B0037 | Bolt | |
| 16 | 50A0016 | Piston | |
| 17 | 11B0011 | Seat ring | |
| 18 | 10D0053 | Cylinder case | |
| 19 | 35B0005 | Bearing | |
| 20 | 07B0035 | Snap ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
