Каталог запасных частей к технике: XGMA XG935III. Working Hydraulic System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

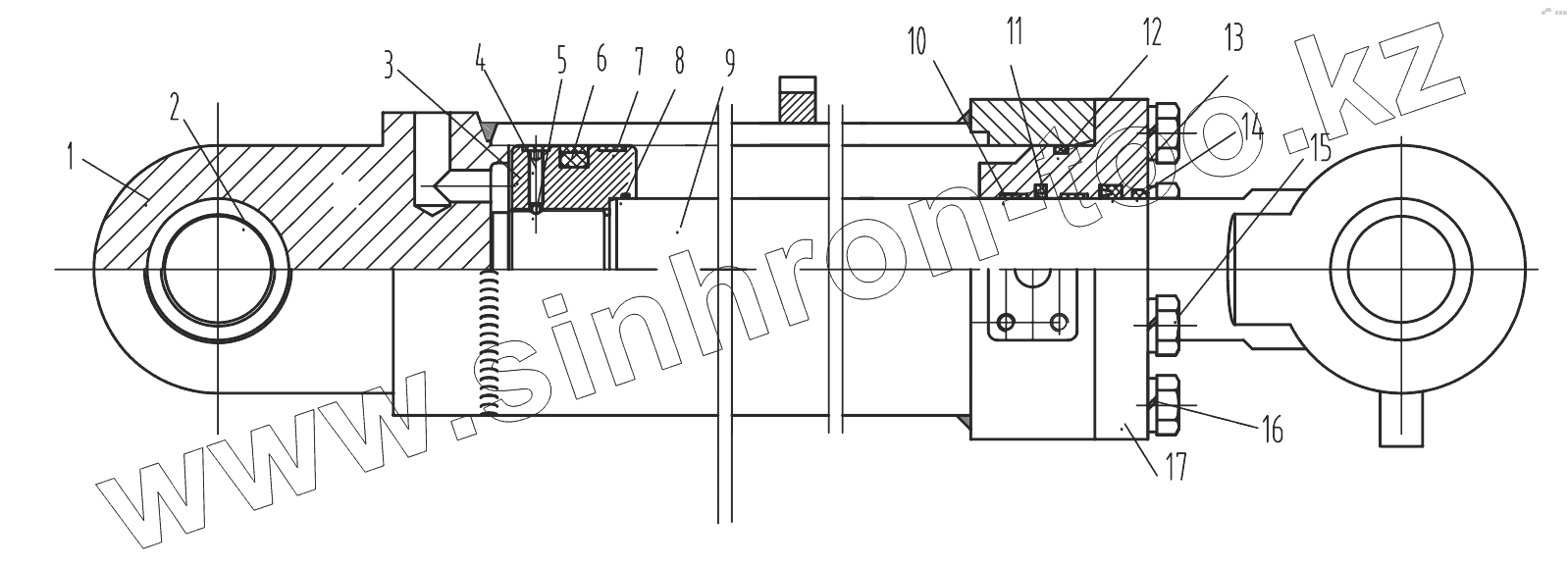

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10C0524 | Tilt cylinder | |
| 2 | 54A0155 | Bushing | |
| 3 | 50A0020 | Piston | |
| 4 | 04B0095 | Serew | |
| 5 | 39B0004 | Ball | |
| 6 | 55A0124 | Green Circle | |
| 7 | 11B0058 | Ring snap | |
| 8 | 10B0030 | O-ring | |
| 9 | 11D0007 | Piston rod | |
| 10 | 11B0059 | Ring snap | |
| 11 | 11B0060 | Seal ring | |
| 12 | 10B0099 | O-ring | |
| 13 | 11B0057 | U ring | |
| 14 | 12B0045 | Dust - proff ring | |
| 15 | 01B0176 | Bolt | |
| 16 | 06B0001 | Lock washer | |
| 17 | 52A0169 | Cylinder cover |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
