Каталог запасных частей к технике: XGMA XG935III. Steering System
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19

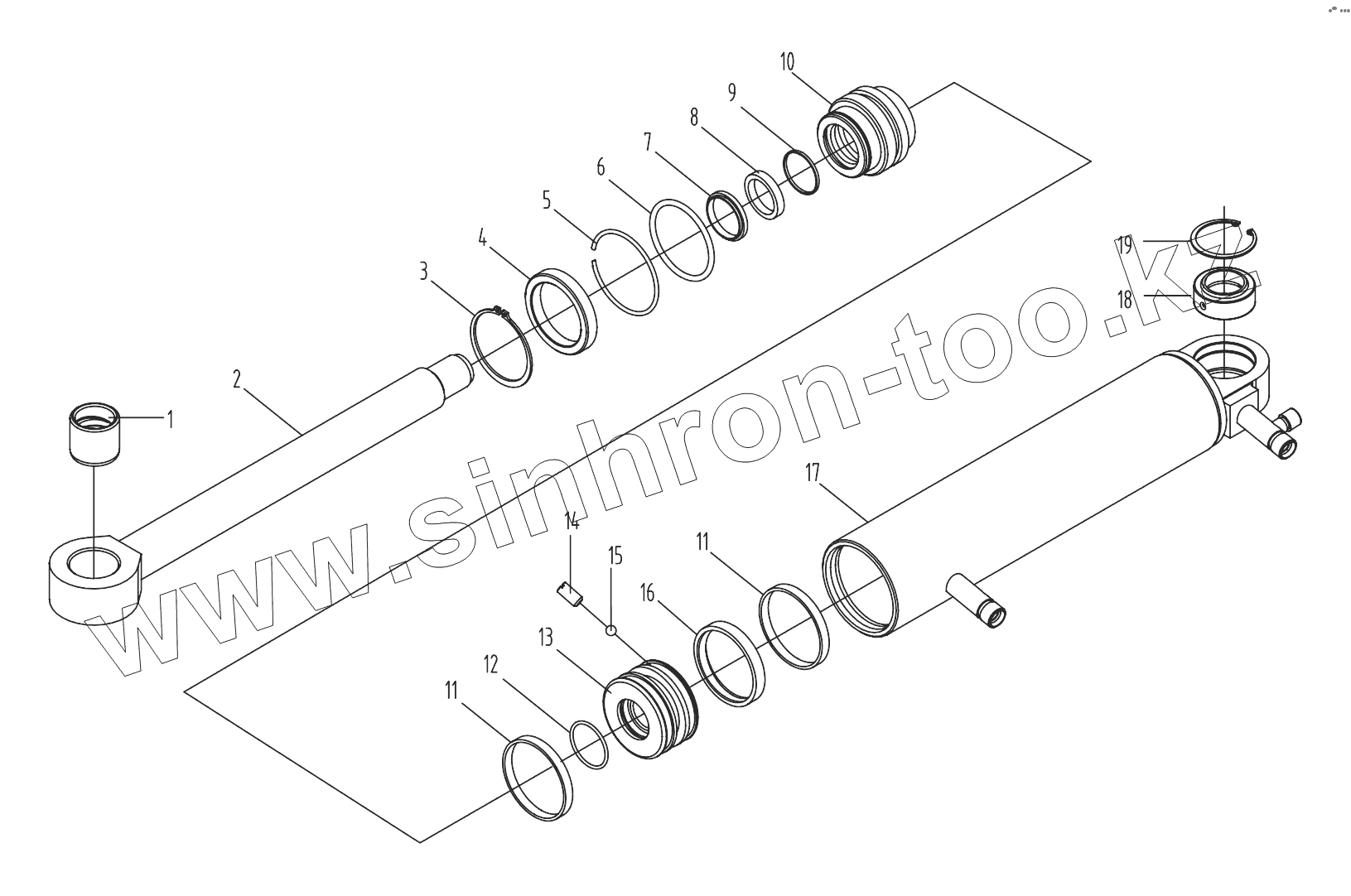

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 54A1039 | Bearing | |
| 2 | 11D0045 | Piston rod | |
| 3 | 07B0008 | Snap ring | |
| 4 | 07B0310 | Ring snap | |
| 5 | 07B0311 | Snap ring | |
| 6 | 10B0100 | O-ring | |
| 7 | 15B0049 | Pu dustproof ring | |
| 8 | 15B0050 | U washer | |
| 9 | 11B0380 | Seal | |
| 10 | 54A1038 | Guide bush | |
| 11 | 11B0381 | Wear ring | |
| 12 | 10B0010 | O-ring | |
| 13 | 50A0101 | Piston | |
| 14 | 04B1055 | Screw | |
| 15 | 30B0055 | Steel ball | |
| 16 | 16B0057 | Seal | |
| 17 | 10D0476 | Cylinder case | |
| 18 | 35B0050 | Bearing | |
| 19 | 07B0309 | Snap ring |
