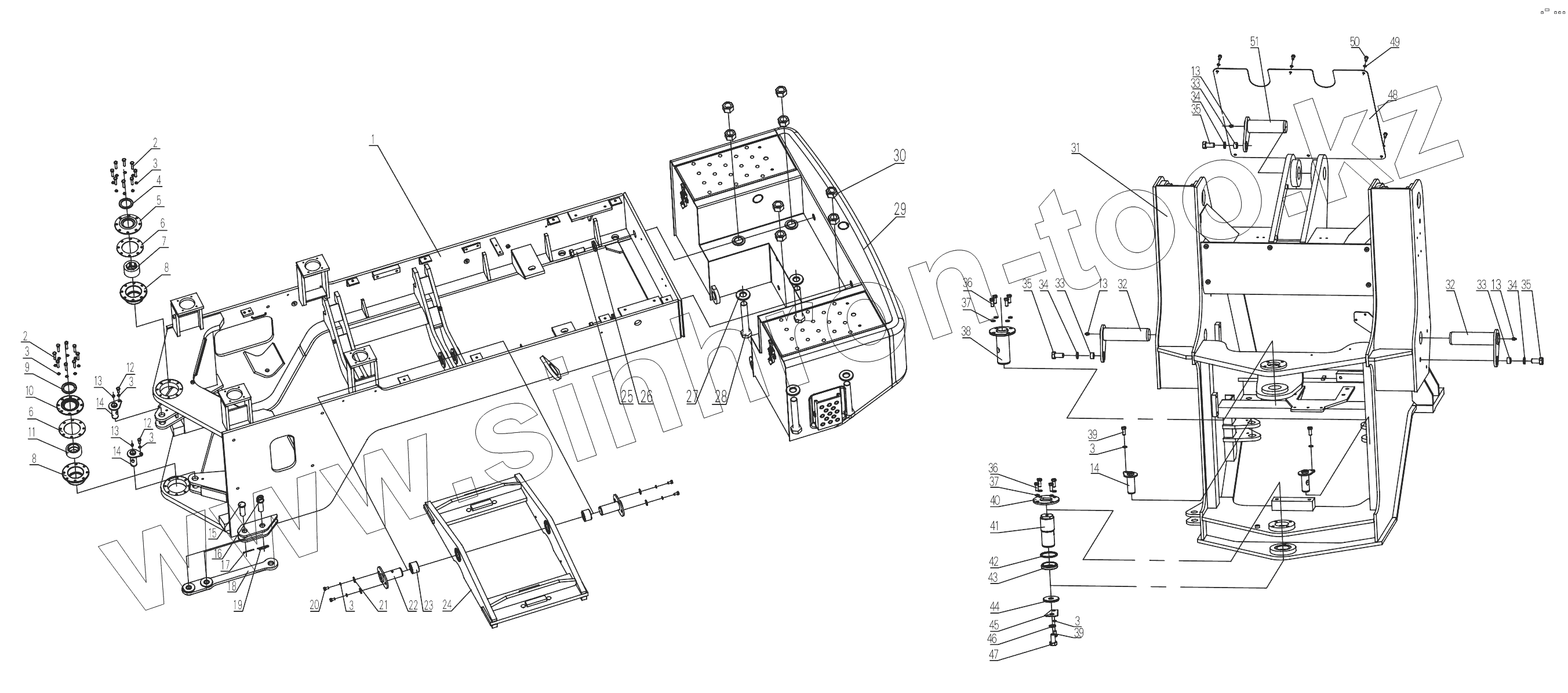

Каталог запасных частей к технике: XGMA XG935III. Frame System

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

3

3

3

3

4

5

6

6

7

8

8

9

10

11

12

12

13

13

13

13

13

14

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

32

33

33

33

34

34

34

35

35

35

36

36

37

37

38

39

39

40

41

42

43

44

45

46

47

48

49

50

51

Позиция на иллюстрации	Заводской номер детали		Название детали
1	30D0315		Rear frame
2	00B0172		Bolt
3	06B0003		Washer
4	12B0043		Seal
5	58A0136		Flange
6	56A0004		Spacer
7	54A0151		Sleeve
8	52A0155		Round plate
9	12B0042		Seal
10	58A0135		Flange
11	35B0017		Bearing
12	00B0028		Bolt
13	26B0010		Oil cup
14	15D0099		Shaft
15	66A0013		Pin
16	15D0101		Pin
17	08B0044		Slit pin
18	12D0024		Link
19	57A0003		Spring
20	00B0028		Bolt
21	06B0049		Lock washer
22	15D0079		Shaft
23	54A0148		Sleeve
24	00D0270		Bracket
25	01B0028		Bolt
26	52A0163		Round plate
27	52A0162		Round plate
28	01B0021		Bolt
29	28C0119		Counter weight
30	03B0018		Nut
31	30D0314		Front frame
32	15D0100		Shaft
33	54A0160		Sleeve
34	06B0028		Washer
35	00B0083		Bolt
36	00B0031		Bolt
37	06B0013		Washer
38	15D0098		Shaft
39	00B0029		Bolt
40	52A0166		Round plate
41	60A0093		Shaft
42	17B0037		Seal
43	54A0147		Sleeve
44	52A0165		Round plate
45	10А0157		Plate
46	06B0001		Lock washer
47	00B0001		Bolt
48	10А0160		Plate
49	06B0009		Washer
50	00B0038		Bolt
51	15D0097		Shaftt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
