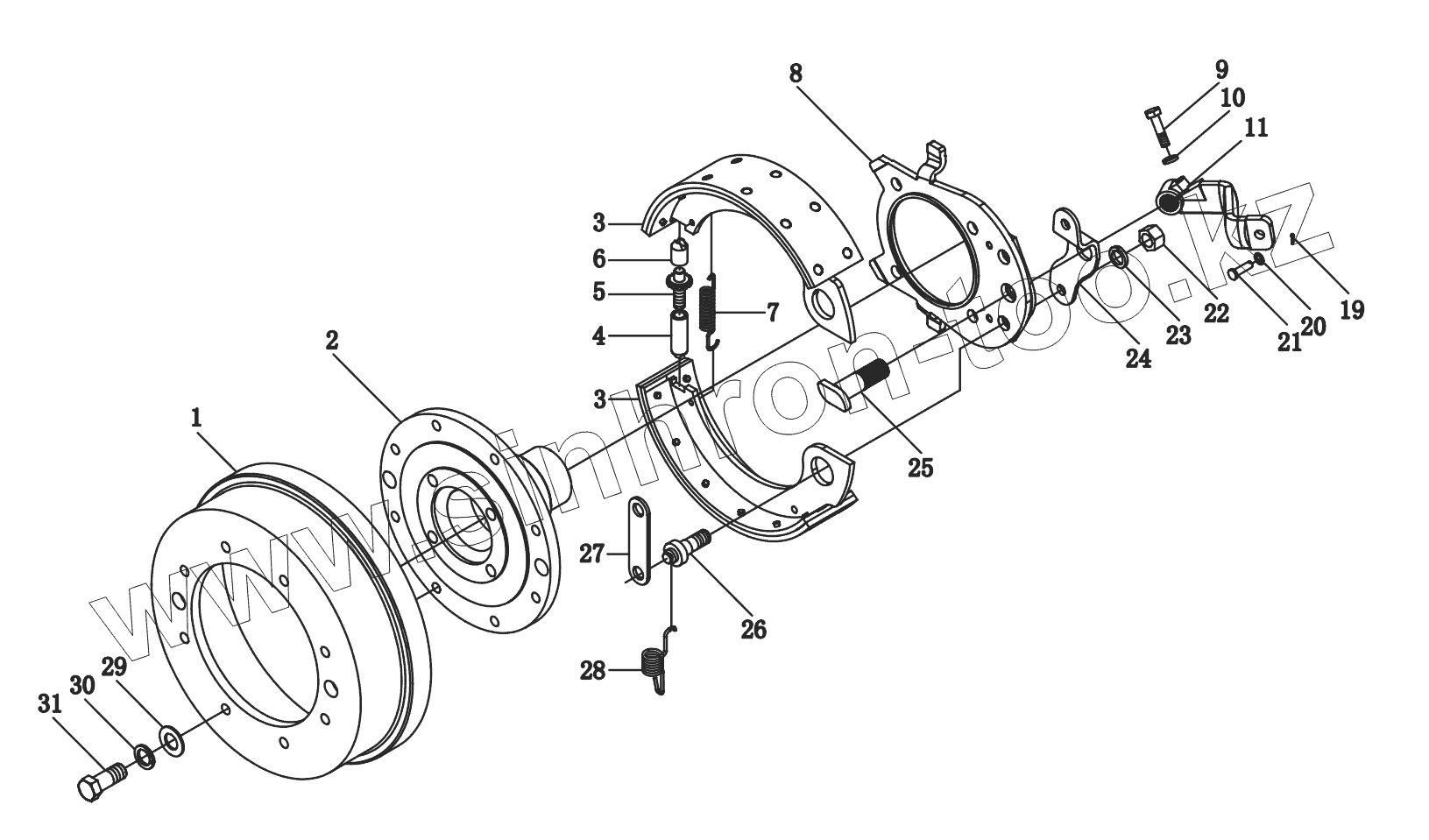

Каталог запасных частей к технике: XGMA XG935III. Brake System
1
2
3
3
4
5
6
7
8
9
10
11
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 52A0099 | Drum | |
| 2 | 58A0137 | Flange | |
| 3 | 36C0004 | Blake shoe assembly | |
| 4 | 54A0022 | Screw sleeve | |
| 5 | 05B0004 | Screw | |
| 6 | 67A0006 | Cap | |
| 7 | 27B0005 | Spring | |
| 8 | 11A0016 | Bottom plate | |
| 9 | 00B0024 | Bolt | |
| 10 | 06B0021 | Washer | |
| 11 | 64A0303 | Pull rod | |
| 19 | 08B0012 | Split pin | |
| 20 | 06B0061 | Washer | |
| 21 | 08B0011 | Pin | |
| 22 | 03B0034 | Nut | |
| 23 | 06B0020 | Washer | |
| 24 | 24A0005 | Bracket | |
| 25 | 63A0001 | Shaft of pull rod | |
| 26 | 05B0005 | Clamping screnr | |
| 27 | 55A0027 | Filler plate | |
| 28 | 27B0006 | Spring | |
| 29 | 06B0012 | Washer | |
| 30 | 06B0013 | Washer | |
| 31 | 00B0067 | Blot |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
