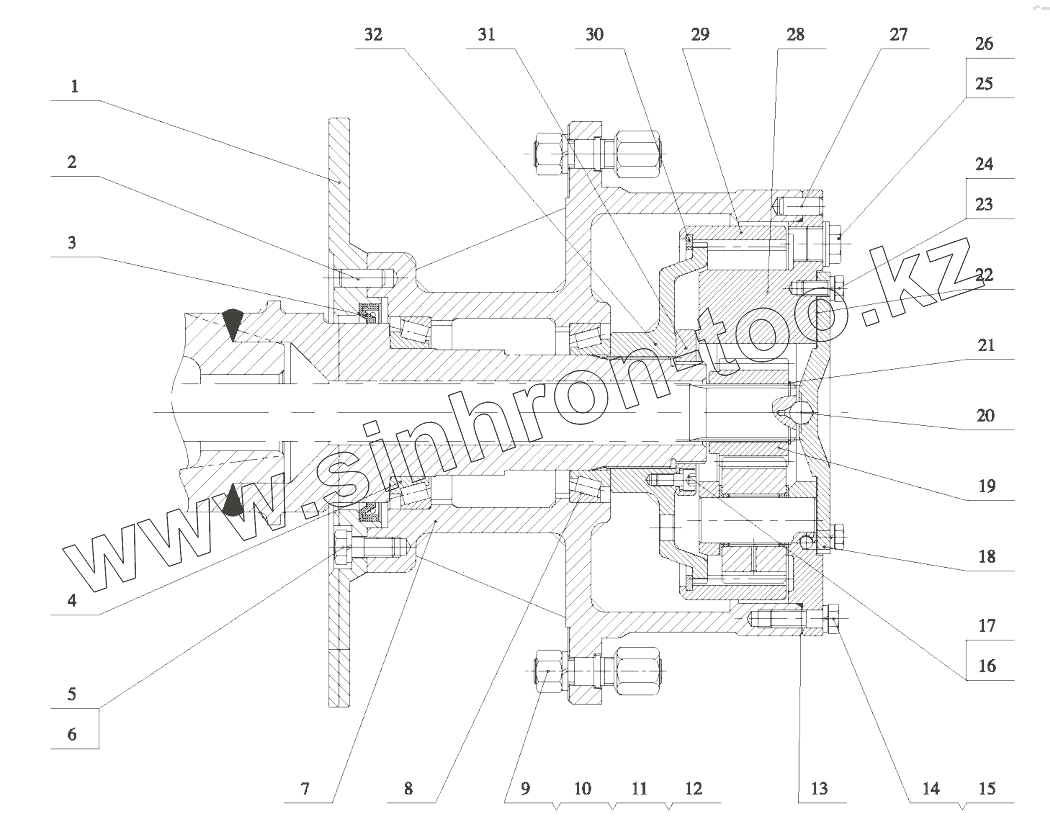

Каталог запасных частей к технике: XGMA XG935H. Wheel end Assem
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 52А0314 | Disc | |
| 2 | 08В0082 | Pin | |
| 3 | 12В0013 | Seal | |
| 4 | 33В0051 | Bearing | |
| 5 | 00В0103 | Bolt | |
| 6 | 06В0020 | Washer | |
| 7 | 71А0051 | Hub | |
| 8 | 33В0052 | Bearing | |
| 9 | 02В0140 | Bolt | |
| 10 | 03B0290 | Nut | |
| 11 | 06В0001 | Washer | |
| 12 | 03В0293 | Nut | |
| 13 | 10B0224 | O-ring | |
| 14 | 01В0160 | Bolt | |
| 15 | 06В0005 | Washer | |
| 16 | 04В0101 | Screw | |
| 17 | 06В0003 | Washer | |
| 18 | 52А0315 | Cover | |
| 19 | 41А0055 | Sun gear | |
| 20 | 3080003 | Ball | |
| 21 | 07В0092 | Snap ring | |
| 22 | 14B0063 | Shims | |
| 23 | 00B1120 | Bolt | |
| 24 | 06B0013 | Washer | |
| 25 | 03B0716 | Plug | |
| 26 | 06B0076 | Washer | |
| 27 | 08B0082 | Pin | |
| 28 | 51C0174 | Planetary carrier assem | |
| 29 | 42A0014 | Ring gear | |
| 30 | 57A0081 | Snap ring | |
| 31 | 03B0292 | Nut | |
| 32 | 41A0057 | Ring hub |
