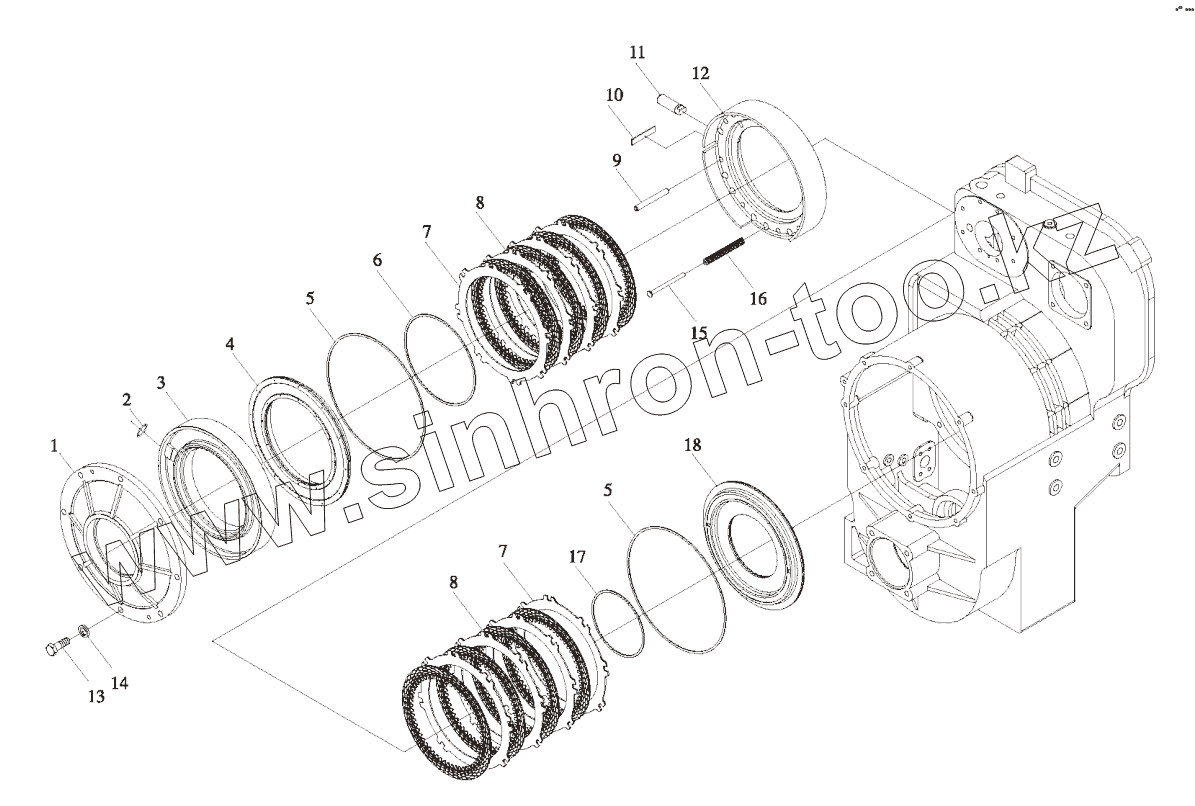

Каталог запасных частей к технике: XGMA XG935H. Transimission System
1
2
3
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 52А0009 | Cover | |
| 2 | 10В0032 | O-Ring | |
| 3 | 69A0002 | Cylinder body | |
| 4 | 50А0002 | Piston | |
| 5 | 11В0005 | Seal | |
| 6 | 11В0004 | Seal | |
| 7 | 55А0013 | Plate | |
| 8 | 42С0011 | Disc assem | |
| 9 | 66А0003 | Pin | |
| 10 | 10А0001 | Plate | |
| 11 | 66А0004 | Pin | |
| 12 | 71А0017 | Bracket | |
| 13 | 00В0102 | Bolt | |
| 14 | 06В0005 | Washer | |
| 15 | 60А0013 | Pin | |
| 16 | 27В0003 | Spring | |
| 17 | 11B0006 | Seal | |
| 18 | 50А0003 | Piston |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
