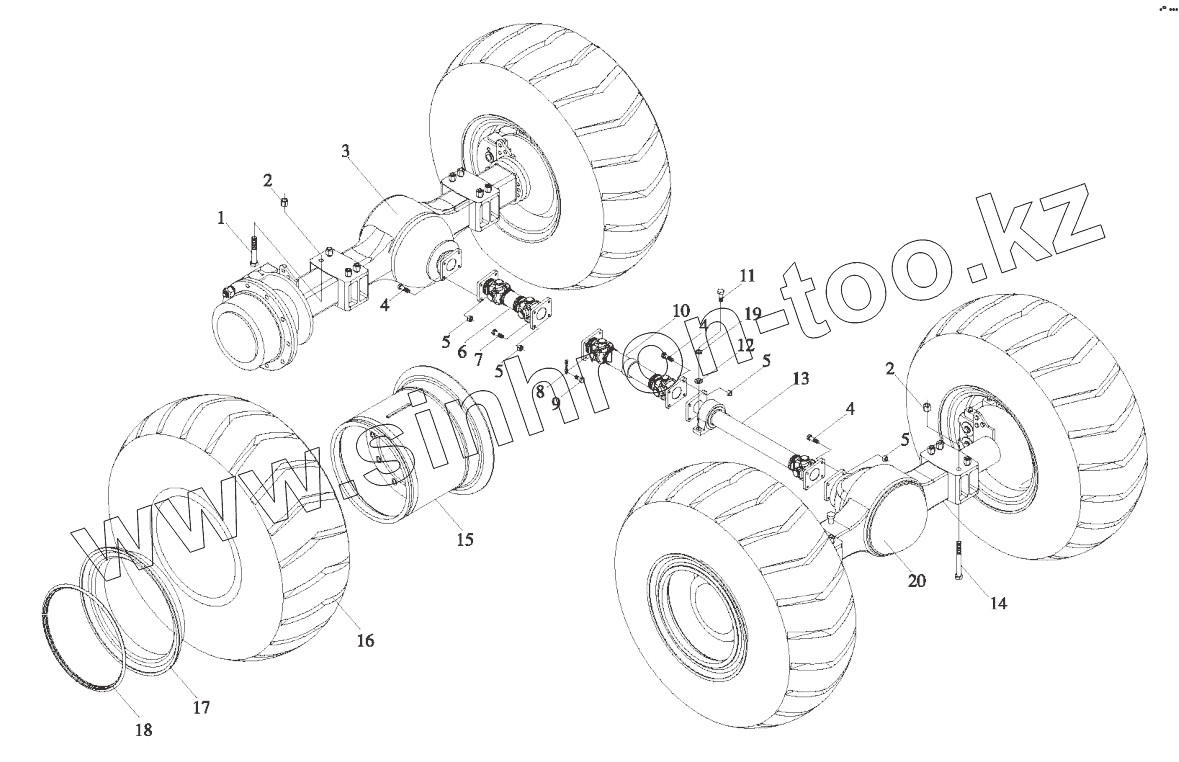

Каталог запасных частей к технике: XGMA XG935H. Axles System
1
2
2
3
4
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01В1353 | Bolt | |
| 2 | 03В1118 | Nut | |
| 3 | 41С0124 | Axle | |
| 4 | 00В1135 | Bolt | |
| 5 | 03В1100 | Nut | |
| 6 | 51С0062 | Drive shaft Assem | |
| 7 | 00В0861 | Bolt | |
| 8 | 56А0005 | shims | |
| 9 | 00В1449 | Bolt | |
| 10 | 51С0061 | Drive shaft Assem | |
| 11 | 00В0868 | Bolt | |
| 12 | 06В0023 | Washer | |
| 13 | 51С0066 | Drive shaft Assem | |
| 14 | 01В1352 | Bolt | |
| 15 | 14D0025 | Rim body | |
| 16 | 20В0006 | Tire | |
| 17 | 57А0030 | Snap Ring | |
| 18 | 57А0028 | Snap Ring | |
| 19 | 06В0005 | Washer | |
| 20 | 41С0122 | Axle |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
