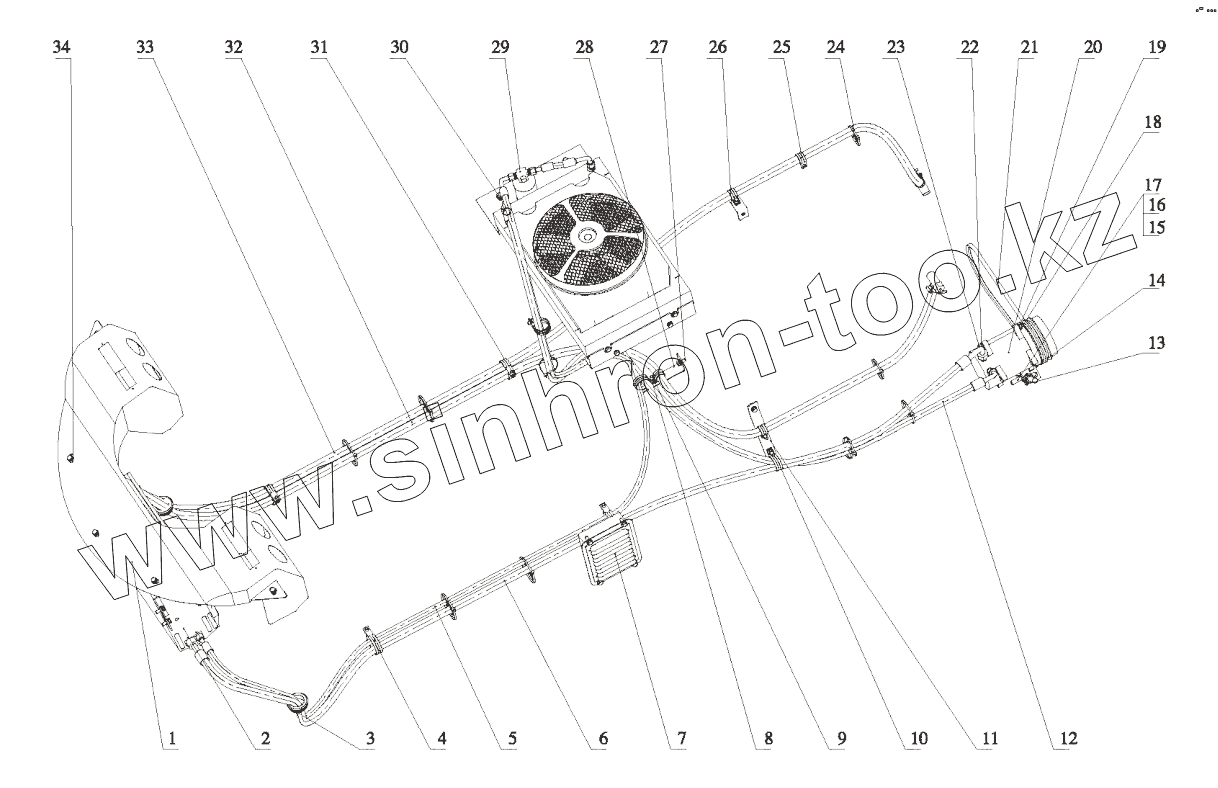

Каталог запасных частей к технике: XGMA XG935H. Air Conditioning System (6J125Z-T20)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	56С0818		56С0818
2	56С0819		Evaporator
3	17В0271		Rubber sleeve
4	08С0325		08С0325
5	56С0824		Hose
6	56С0825		Hose
7	56С0822		56С0822
8	06В0009		Washer
9	03В0005		Nut
10	08С0500		08С0500
11	00D3958		00D3958
12	56С0826		Hose
13	33С0214		Hose
14	01В0088		Bolt
15	06В0012		Washer
16	06В0013		Washer
17	00В0032		Bolt
18	01В0192		Bolt
19	06В0004		Washer
20	56С0130		Compressor
21	56C0076		56C0076
22	06B0003		Washer
23	03B0026		Nut
24	47B0403		47B0403
25	08C0497		Clamp
26	00D3960		00D3960
27	00B0029		Bolt
28	00D3959		00D3959
29	56C0850		Hose
30	00B0017		Bolt
31	00B0165		Bolt
32	56C0845		56C0845
33	56C0846		56C0846
34	06B0027		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
