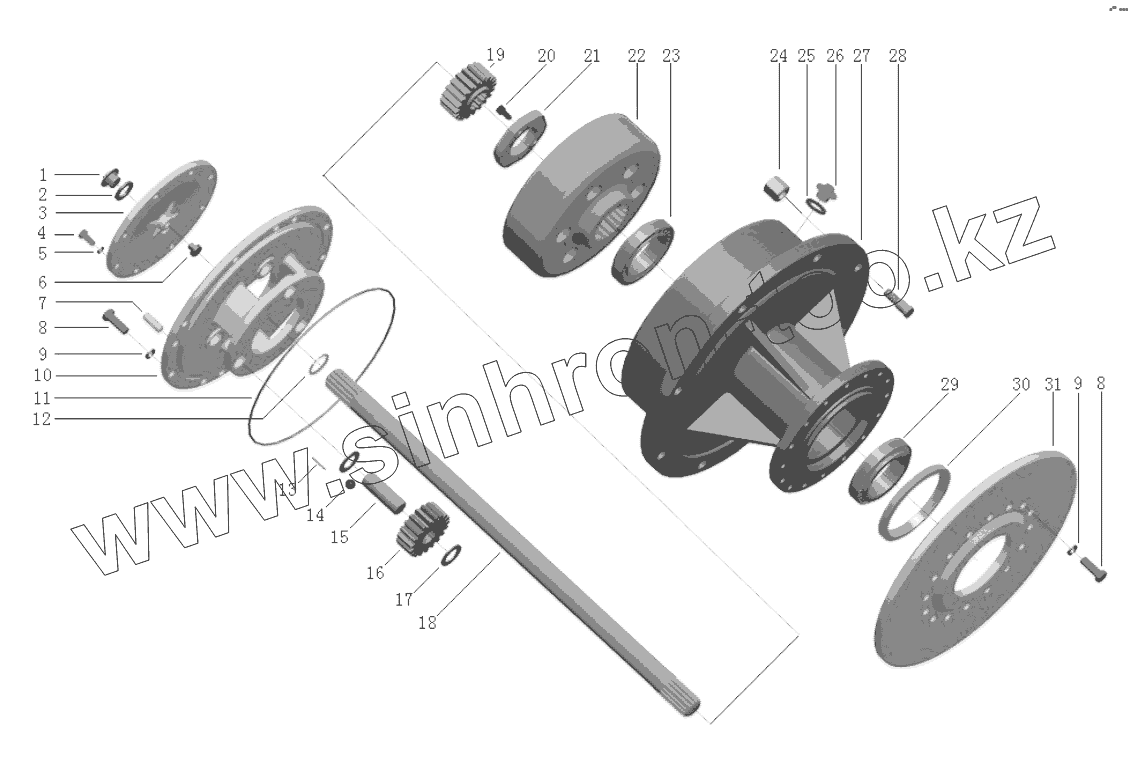

Каталог запасных частей к технике: XGMA XG918. XG918I Feicheng ZL16E drive axle (в… )
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL10.4AB-69 | Plug | |
| 2 | JB982-77 | Washer | |
| 3 | ZL15F.2-6B | Cover | |
| 4 | GB/T5782-2000 | Bolt | |
| 5 | GB/T93-1987 | Washer | |
| 6 | ZL15F.2-4 | Pin | |
| 7 | GB/T119-86 | Pin | |
| 8 | GB/T5785-2000 | Bolt | |
| 9 | GB/T93-1987 | Washer | |
| 10 | ZL16E.2.2-4 | Plant pinion | |
| 11 | ZL16E.2-3 | O-ring | |
| 12 | GB894.1-86 | Snap ring | |
| 13 | GB/T309-2000 | Roller assembly | |
| 14 | GB/T308-2002 | Ring snap | |
| 15 | ZL15F.2.2-2 | Shaft | |
| 16 | ZL16D.2.2-1 | Gear | |
| 17 | ZL15F.2.2-3 | Ring snap | |
| 18 | ZL16E.2-1 | Differential axle | |
| 19 | ZL16D.2-5 | Sun gear | |
| 20 | ZL16D.2-21 | Washer | |
| 21 | ZL16D.2-19 | Nut | |
| 22 | ZL16D.2.1-1B | Ball bearing ring gear | |
| 23 | GB/T297-94 | Bearing | |
| 24 | ZL16E.2-6 | Nut | |
| 25 | JB982-77 | Washer | |
| 26 | ZL15F.2-14A | Plug | |
| 27 | ZL16E.2-4D | Cover | |
| 28 | ZL16E.2-2D | Bolt | |
| 29 | GB/T297-94 | Bearing | |
| 30 | GB/T9877.1-88 | Seal | |
| 31 | ZL16E.2-5 | Brake disk |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
