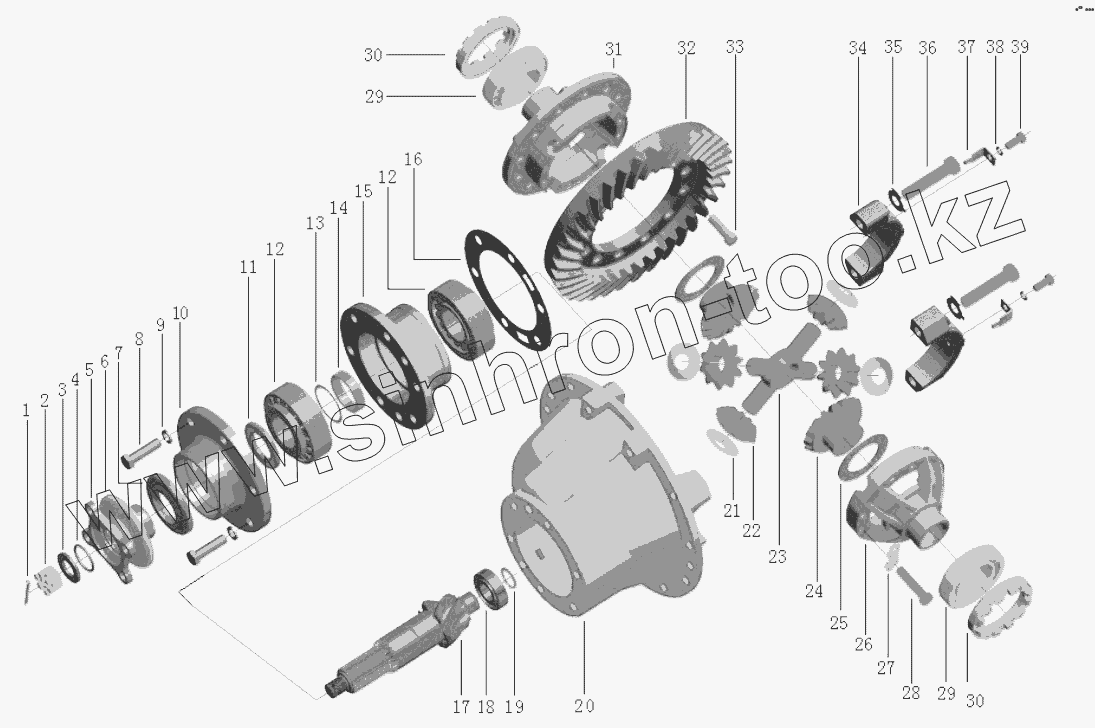

Каталог запасных частей к технике: XGMA XG918. XG918I Feicheng ZL16E drive axle (IV)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T91-2000 | Split pin | |
| 2 | ZL15F.2.5.1-14 | Split nut | |
| 3 | ZL15F.2.5.1-12 | Washer | |
| 4 | ZL15F.2.5.1-13 | O-ring | |
| 5 | ZL15F.2.5.1-8Q | Flange | |
| 6 | ZL15F.2.5.1-11 | Dust shield | |
| 7 | ZL15F.2.5.1-10 | Seal | |
| 8 | GB/T5782-2000 | Bolt | |
| 9 | GB/T93-1987 | Washer | |
| 10 | ZL15F.2.5.1-7D | Cover | |
| 11 | ZL15F.2.5.1-6 | Washer | |
| 12 | GB/T297-94 | Bearing | |
| 13 | ZL15F.2.5.1-4 | Washer | |
| 14 | ZL15F.2.5.1-3 | Sleeve | |
| 15 | ZL15F.2.5.1-2D | Sleeve | |
| 16 | ZL15F.2.5-1 | Washer | |
| 17 | ZL15F.2.5.1-1 | Gear | |
| 18 | GB/T283-94 | Bearing | |
| 19 | GB894.1-86 | Snap ring | |
| 20 | ZL15F.2.5-8A | Cover | |
| 21 | ZL15F.2.5-12 | Washer | |
| 22 | ZL15F.2.5-13 | Washer | |
| 23 | ZL15F.2.5-11A | Shaft | |
| 24 | ZL15F.2.5-14 | Gear | |
| 25 | ZL15F.2.5-15 | Washer | |
| 26 | ZL15F.2.5-10 | Cover | |
| 27 | ZL15F.2.5-17 | Washer | |
| 28 | ZL15F.2.5-16 | Bolt | |
| 29 | GB/T297-94 | Bearing | |
| 30 | ZL15F.2.5-9 | Nut | |
| 31 | ZL15F.2.5-3 | Cover | |
| 32 | ZL15F.2.5-7 | Gear | |
| 33 | ZL15F.2.5-4 | Rijvet | |
| 34 | ZL15F.2.5-2 | Cover | |
| 35 | ZL80-06.5.2-7 | Washer | |
| 36 | GB/T5785-2000 | Bolt | |
| 37 | ZL15F.2.5-18 | Washer | |
| 38 | GB/T93-1987 | Washer | |
| 39 | GB/T5782-2000 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
