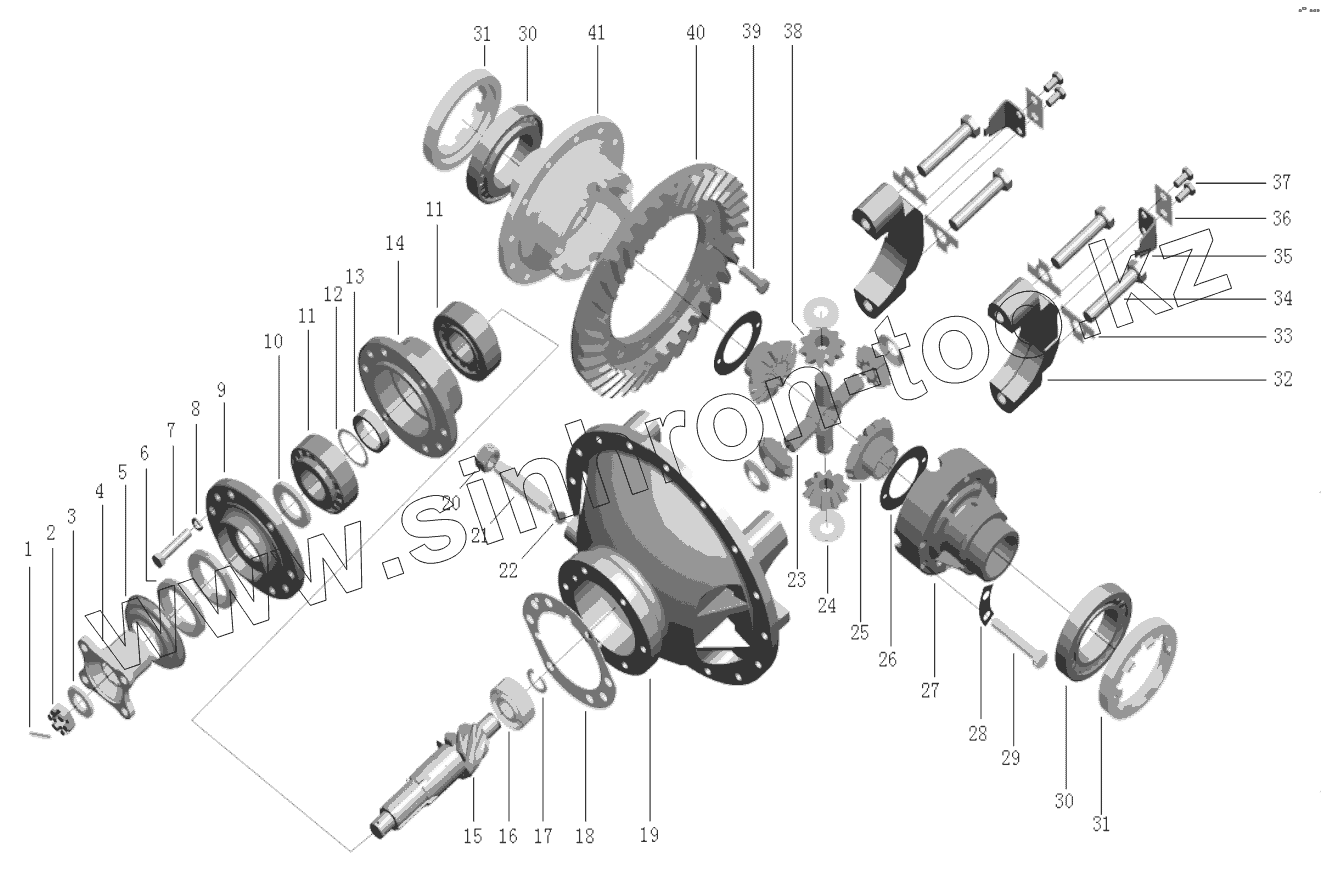

Каталог запасных частей к технике: XGMA XG918. XG918 Fertilizer city ZL18 drive axle (в…Ј)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T91-2000 | Split pin | |
| 2 | ZL10.6.1-5 | Split nut | |
| 3 | ZL10.6.1-6 | Washer | |
| 4 | ZL10.6.1-4-1 | Washer | |
| 5 | ZL10.6.1-4-2 | Dust shield | |
| 6 | GB/T9877.1-88 | Seal | |
| 7 | GB/T5785-2000 | Bolt | |
| 8 | GB/T93-1987 | Washer | |
| 9 | ZL10.6.1-8 | Plate | |
| 10 | ZL10.6.1-7 | Washer | |
| 11 | , | Bearing | |
| 12 | ZL10.6.1-3 | Washer | |
| 13 | ZL10.6.1-2 | Sleeve | |
| 14 | ZL10.6.1-10 | Sleeve | |
| 15 | ZL10.6.1-14 | Gear | |
| 16 | GB/T283-94 | Bearing | |
| 17 | ZL10.6.1-1 | Ring | |
| 18 | ZL10.6.1-11 | Washer | |
| 19 | ZL103.01.003 | Cover | |
| 20 | GB/T6171-2000 | Nut | |
| 21 | ZL10.6.1-17 | Bolt | |
| 22 | ZL10.6.1-16 | Shaft | |
| 23 | ZL10.6.1-22A | Shaft | |
| 24 | ZL10.6.1-20 | Washer | |
| 25 | ZL10.6.1-23 | Gear | |
| 26 | ZL10.6.1-24 | Washer | |
| 27 | ZL10.6.1-19 | Cover | |
| 28 | ZL10.6.1-32 | Washer | |
| 29 | ZL10.6.1-31 | Bolt | |
| 30 | GB/T297-94 | Bearing | |
| 31 | ZL10.6.1-25 | Nut | |
| 32 | ZL10.6.1-26 | Cover | |
| 33 | ZL10.6.1-30 | Washer | |
| 34 | GB/T5785-2000 | Bolt | |
| 35 | ZL10.6.1-29 | Washer | |
| 36 | ZL10.6.1-28 | Lock washer | |
| 37 | GB/T5783-2000 | Bolt | |
| 38 | ZL10.6.1-21 | Gear | |
| 39 | ZL10.6.1-27 | Rijvet | |
| 40 | ZL10.6.1-15 | Gear | |
| 41 | ZL10.6.1-1 | Ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
