Каталог запасных частей к технике: XGMA XG918. Wood Jaw

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13

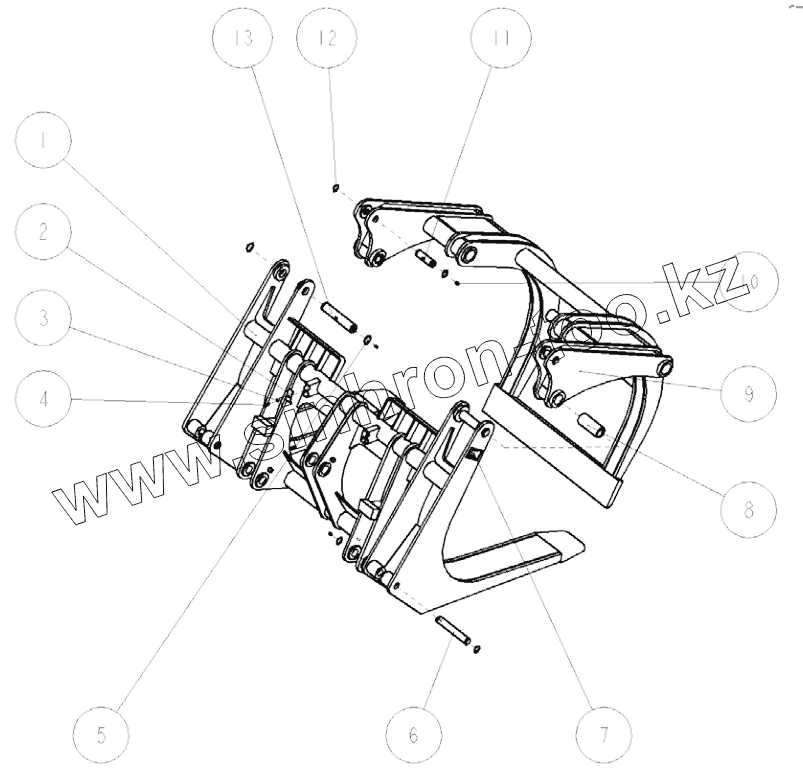

Позиция на иллюстрации Заводской номер детали Название детали
1 22D0458 Nether part of the grapple
2 82A0211 Plank
3 06B0009 Washer
4 00B0018 Bolt
5 07B0179 Ring
6 60A0584 Pin
7 83A0992 The nameplate
8 54A0824 Bearing
9 22D0459 Upper part of the grapple
10 26B0010 Oil cup
11 60A0583 Pin
12 07B0063 Ring
13 60A0582 Pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
