Каталог запасных частей к технике: XGMA XG918. Quick-Exchanging Wood JAW

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14

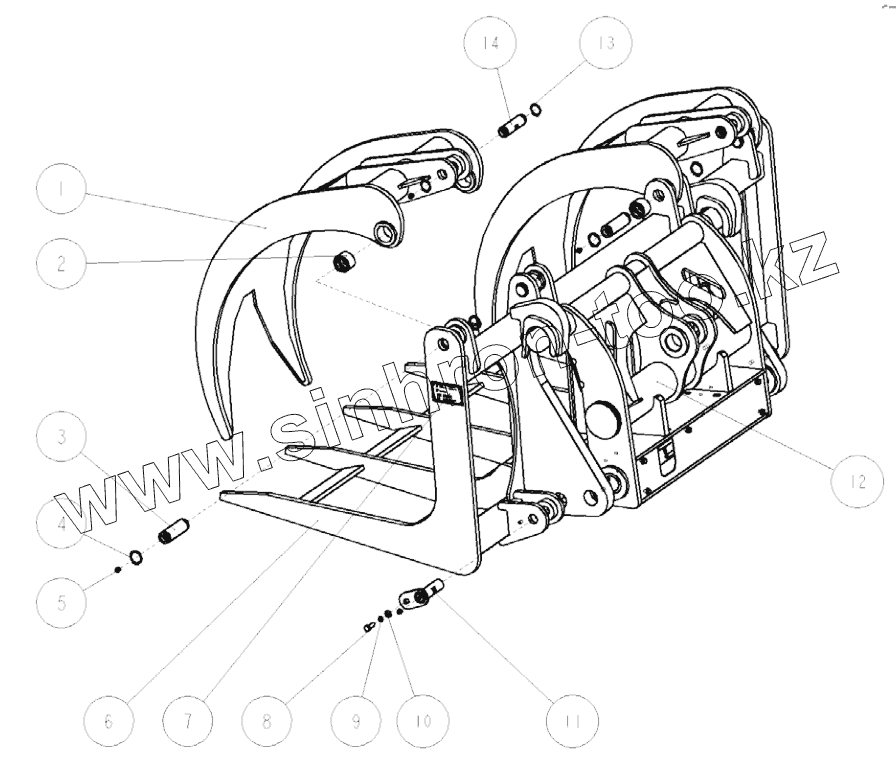

Позиция на иллюстрации Заводской номер детали Название детали
1 22D0293 Upper part of the grapple
2 54A0447 Bearing
3 60A0369 Pin
4 07B0063 Ring
5 26B0010 Oil cup
6 22D0292 Nether part of the grapple
7 83A0955 The nameplate
8 00B0022 Bolt
9 06B0003 Washer
10 06B0004 Washer
11 15D0252 Pin
12 43C0280 Hydraulic shortcut frame
13 07B0018 Ring
14 60A0371 Pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
