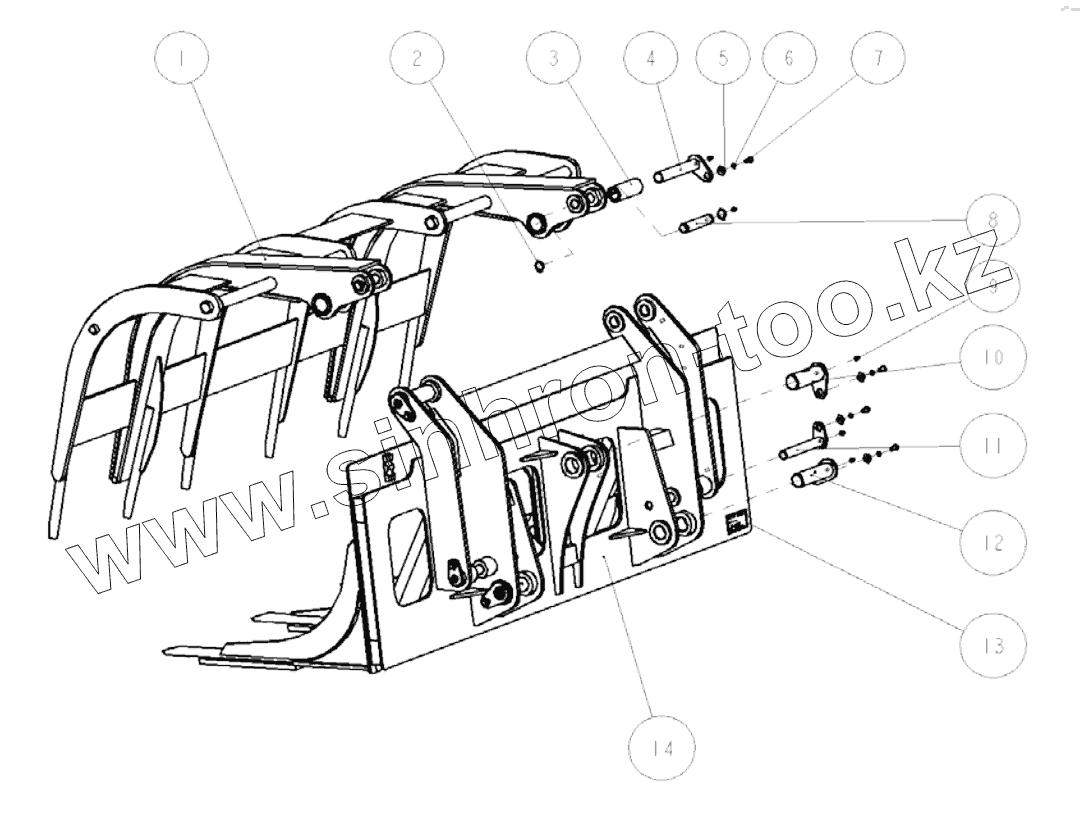

Каталог запасных частей к технике: XGMA XG918. Paper and Grass Grapple

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 22D0288 Upper part of the grapple
2 07B0018 Ring
3 54A0444 Bearing
4 15D0214 Pin
5 06B0049 Lock washer
6 06B0003 Washer
7 00B0029 Bolt
8 60A0738 Pin
9 26B0010 Oil cup
10 15D0192 Upper bearing for bucket
11 15D0215 Pin
12 15D0248 Pin
13 83A0985 The nameplate
14 22D0275 Nether part of the grapple
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
