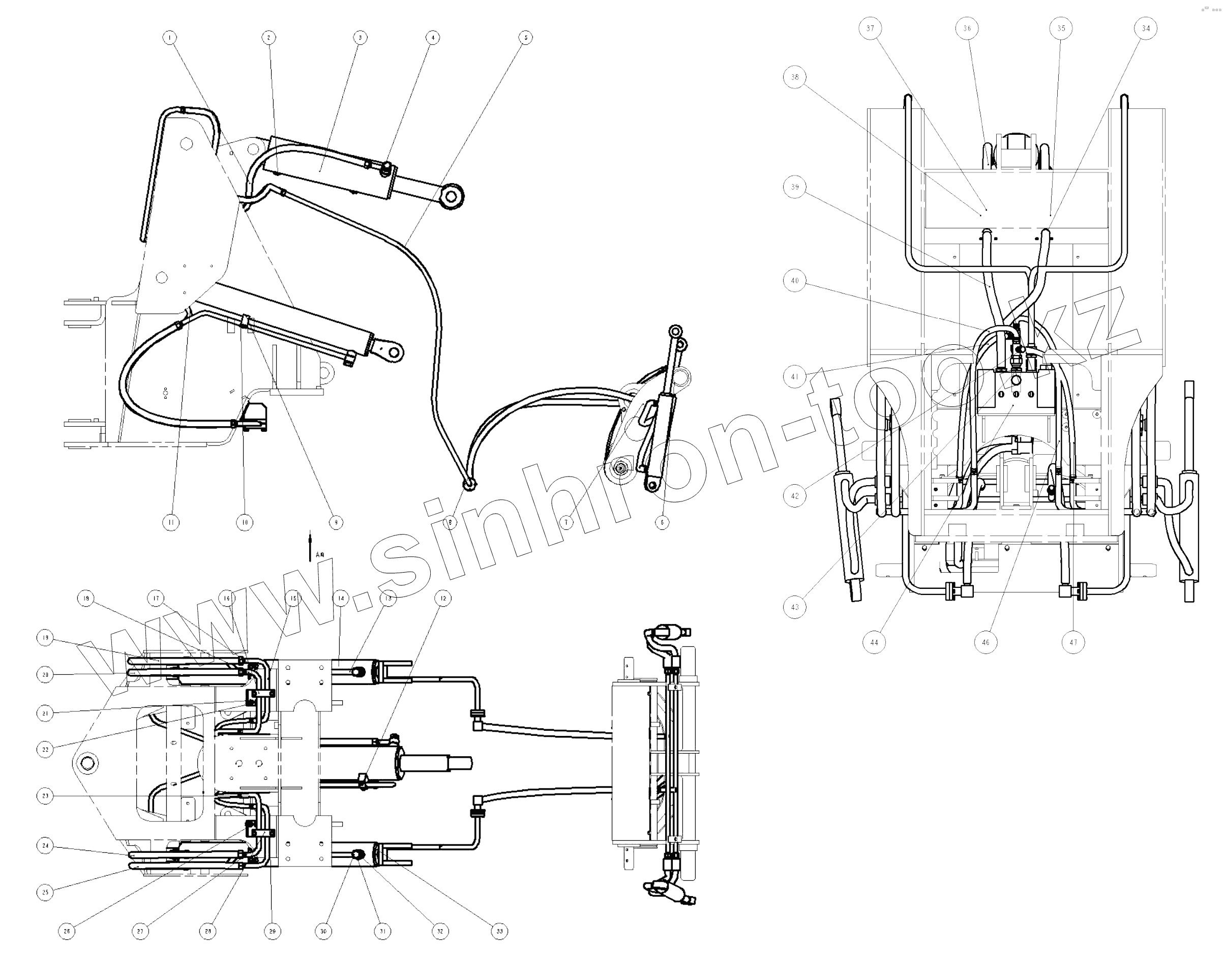

Каталог запасных частей к технике: XGMA XG918. Hydraulic System

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

46

47

Позиция на иллюстрации	Заводской номер детали		Название детали
1	06C0356		Hose
2	17D0843		Tube
3	10C0216		Cylinder
4	17D0782		Tube
5	00C0325		Pipeline
6	00C0326		Pipeline
7	06C0362		Hose
8	06C0363		Hose
9	00A0363		Tie-in
10	82A0201		Spacer
11	17D0840		Tube
12	00B0019		Bolt
13	17D0844		Tube
14	10C0215		Cylinder
15	17D0950		Tube
16	22C0061		Spacer
17	06B0009		Washer
18	17D0951		Tube
19	06C0353		Hose
20	06C0352		Hose
21	06B0003		Washer
22	01B0445		Bolt
23	17D0949		Tube
24	06C0350		Hose
25	06C0351		Hose
26	06B0004		Washer
27	06B0027		Washer
28	08C0162		Spacer
29	17D0948		Tube
30	00A0353		Bolt
31	17D0839		Tube
32	06B0376		Washer
33	10C0214		Cylinder
34	06C0354		Hose
35	17D0842		Tie-in
36	06C0357		Hose
37	17D0841		Tie-in
38	01B0380		Bolt
39	06C0355		Hose
40	06C0360		Hose
41	06C0358		Hose
42	18D0119		Tie-in
43	00A0361		Tie-in
44	12C0247		Valve
45	00A0362		Tie-in
46	06C0359		Hose
47	06C0361		Hose
