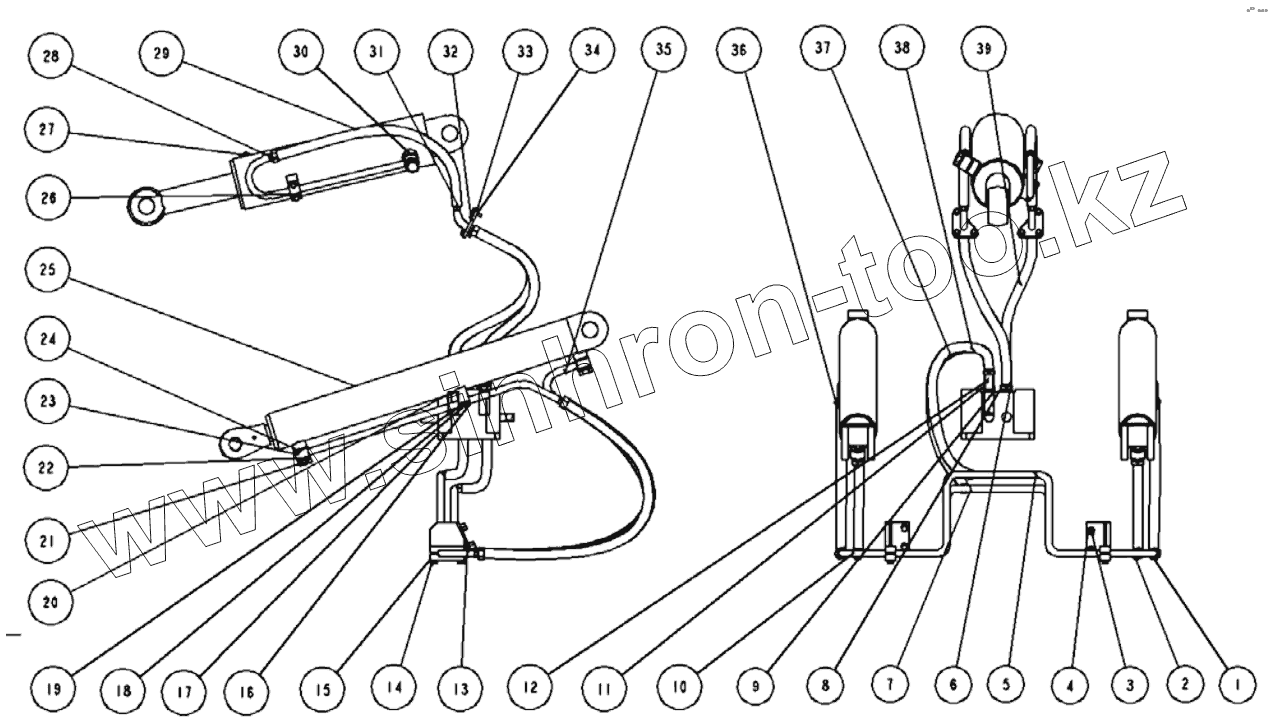

Каталог запасных частей к технике: XGMA XG918. Hydraulic System

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	06C0340		Hose
2	06C0336		Hose
3	01B0445		Bolt
4	06B0004		Washer
5	17D0852		Tube
6	06C0343		Hose
7	17D0853		Tube
8	00A0350		Tie-in
9	06B0076		Washer
10	06C0341		Hose
11	03A0092		Tie-in
12	00A0280		Tie-in
13	06B0003		Washer
14	08C0162		Spacer
15	22C0061		Spacer
16	82A0201		Spacer
17	12C0222		Valve
18	06B0009		Washer
19	06B0027		Washer
20	10C0214		Cylinder
21	00A0353		Bolt
22	17D0839		Tube
23	17D0844		Tube
24	06B0073		Washer
25	10C0215		Cylinder
26	00B0019		Bolt
27	17D0782		Tube
28	06C0345		Hose
29	10C0216		Cylinder
30	17D0843		Tube
31	06C0346		Hose
32	17D0842		Tie-in
33	17D0841		Tie-in
34	01B0380		Bolt
35	17D0840		Tube
36	06C0342		Hose
37	82A0202		Hose
38	82A0203		Hose
39	06C0344		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
