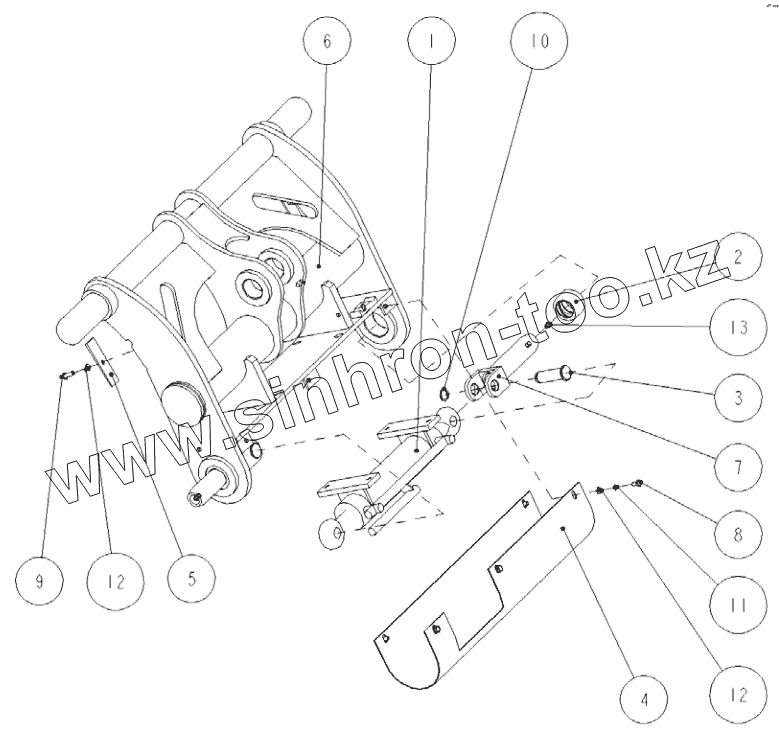

Каталог запасных частей к технике: XGMA XG918. Hydraulic shortcut frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 10C0292 Cylinder
2 54A0436 Bearing
3 60A0352 Pin
4 20A1177 Armor plate
5 11A0590 Armor plate
6 00D0799 Shortcut frame
7 15D0237 Pin
8 00B0019 Bolt
9 00B0018 Bolt
10 07B0294 Washer
11 06B0009 Washer
12 06B0027 Washer
13 26B0010 Oil cup
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
