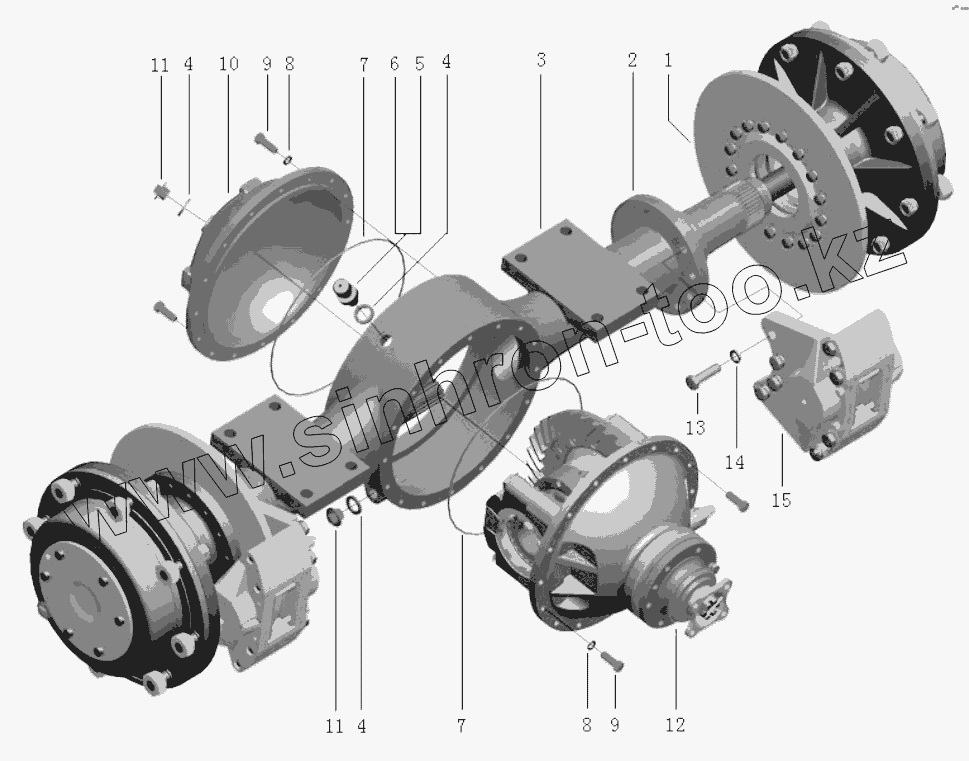

Каталог запасных частей к технике: XGMA XG918. Feicheng ZL18 drive axle (I)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 ZL1503.04.000 Retarder
2 ZL18.00.002 Spaccer
3 ZL18.00.001 Axle housing
3 ZL18.00.001 Axle housing
4 JB982-77 Washer
5 Q/ZB220-77 Plug
6 ZL15F.2.3-4 Plug
7 ZL10.6-16A O-ring
8 GB/T93-1987 Washer
9 GB/T5785-2000 Bolt
10 ZL1503.00.017 Cover
10 ZL1503.00.016 Cover
11 ZL15F.2-10 Plug
12 ZL1503.01.000 Retarder
13 GB/T5785-2000 Bolt
14 GB/T93-1987 Washer
15 ZL15.5.0 Brake disk
