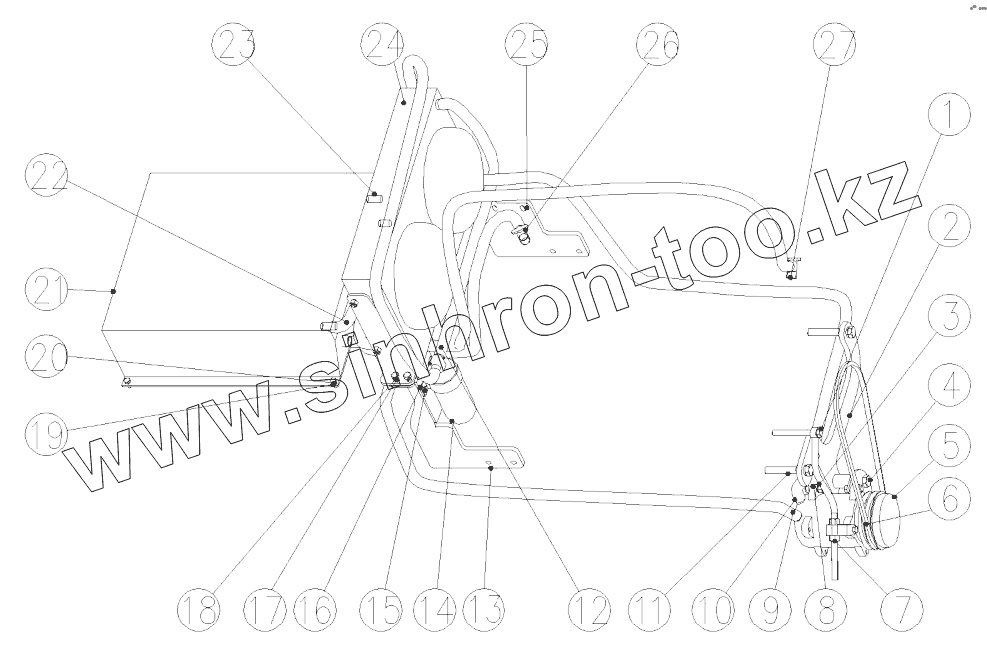

Каталог запасных частей к технике: XGMA XG918. Air-condition System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01B0972 | Bolt | |
| 2 | 00D0870 | Seat | |
| 3 | 06B0020 | Washer | |
| 4 | 01B0089 | Bolt | |
| 5 | 46C0481 | Compressor assembly | |
| 6 | 56C0348 | Strap | |
| 7 | 03B0014 | Nut | |
| 8 | 03B0034 | Nut | |
| 9 | 30A0139 | Tube | |
| 10 | 30A0136 | Tube | |
| 11 | 01B0911 | Bolt | |
| 12 | 30A0137 | Tube | |
| 13 | 00D0871 | Seat | |
| 14 | 46C0485 | Airer assembly | |
| 15 | 06B0339 | Washer | |
| 16 | 00B0076 | Bolt | |
| 17 | 06B0003 | Washer | |
| 18 | 00B0029 | Bolt | |
| 19 | 06B0009 | Washer | |
| 20 | 00B0017 | Bolt | |
| 21 | 46C0484 | Evaporator assembly | |
| 22 | 30A0138 | Tube | |
| 23 | 30A0140 | Tube | |
| 24 | 46C0482 | Condensation organ subassembly | |
| 25 | 00D0872 | Seat | |
| 26 | 30A0141 | Tube | |
| 27 | 56C0293 | Penstock |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
