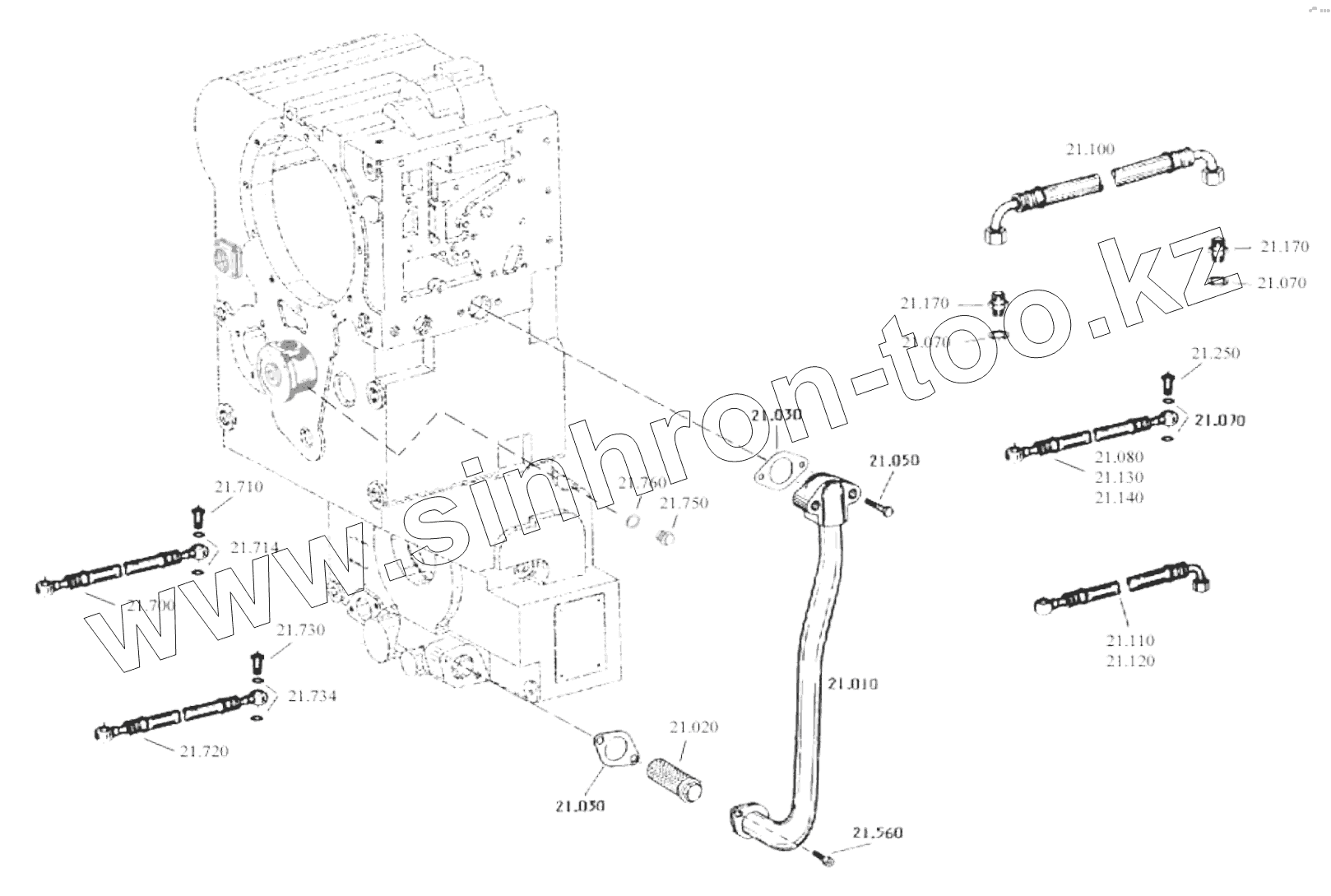

Каталог запасных частей к технике: XGMA XG31651. Suction Pipe
10
20
30
30
50
70
70
70
80
100
110
120
130
140
170
170
250
700
710
714
720
730
734
750
760
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | YD13 221 001 | Suction pipe assy. | |
| 20 | 4644 221 821 | Suction pipe assy. | |
| 30 | 4644 321 244 | Gasket | |
| 50 | GB/T5782-2000 | Bolt | |
| 70 | Q20-03 | Washer | |
| 80 | 0501 204 427 | Hose tube | |
| 100 | 0501 204 673 | Hose tube | |
| 110 | 0501 204 523 | Hose tube | |
| 120 | 0501 204 422 | Hose tube | |
| 130 | 0501 204 427 | Hose tube | |
| 140 | 0501 204 427 | Hose tube | |
| 170 | 0637 842 509 | Adaptor | |
| 250 | 737835153 | Hollow bolt | |
| 700 | YD13 221 002 | Suction tube | |
| 710 | Q21-18 | Hollow bolt | |
| 714 | Q20-03 | Washer | |
| 720 | YD13 221 003 | Suction tube | |
| 730 | Q21-19 | Hollow bolt | |
| 734 | Q20-03 | Washer | |
| 750 | 0636 305 007 | Plug screw | |
| 760 | Q20-03 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
