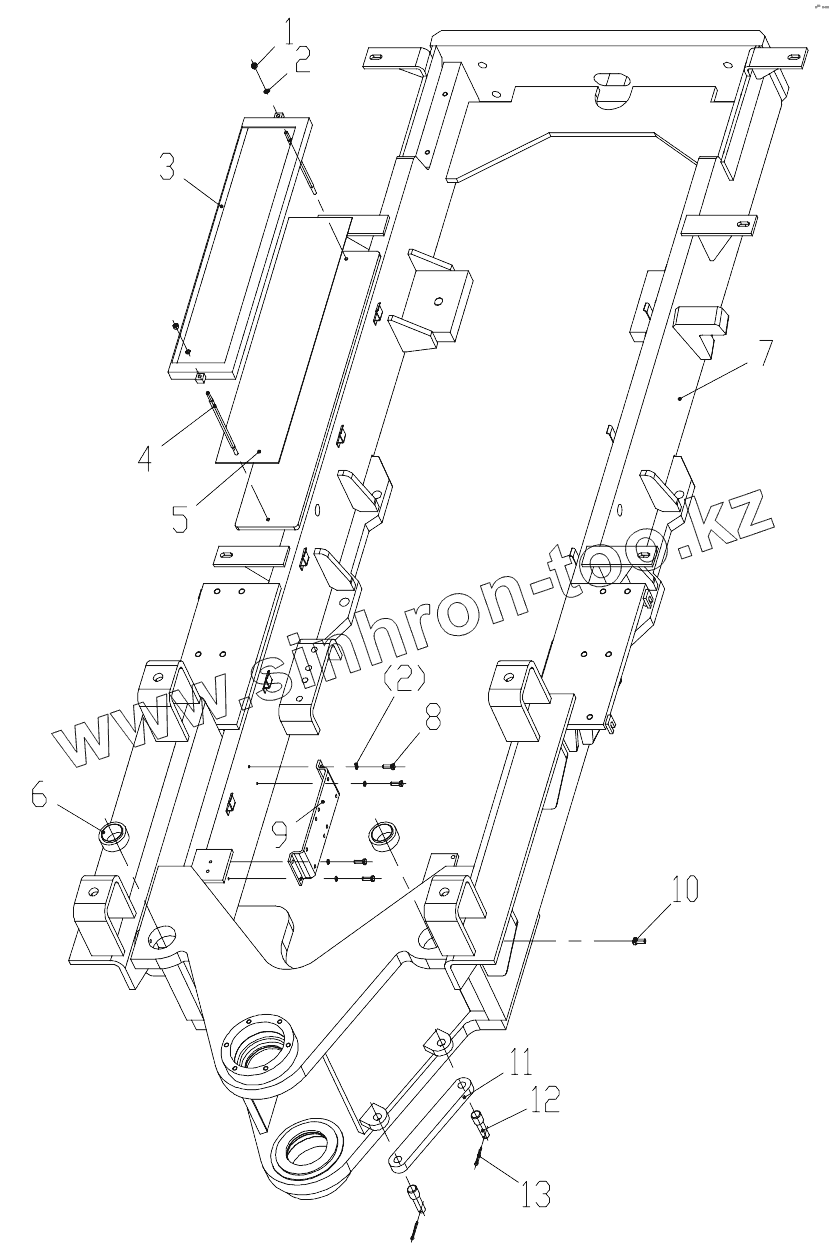

Каталог запасных частей к технике: XGMA XG31651. Rear Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
7
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 12020005 Nut
2 13010004 Washer
3 82010143 Cover Plate
4 35060007 Connecting-rod
5 25050009 Pin
6 15050009 Joint Bearing
7 82010322 Rear Frame
7 82010418 Rear Frame
7 82010359 Rear Frame
8 10030018 Bolt
9 31060190 Folding
10 16070003 Grease Cup
11 30250087 Armor Plate
12 35040002 Pin
13 14010024 Pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
