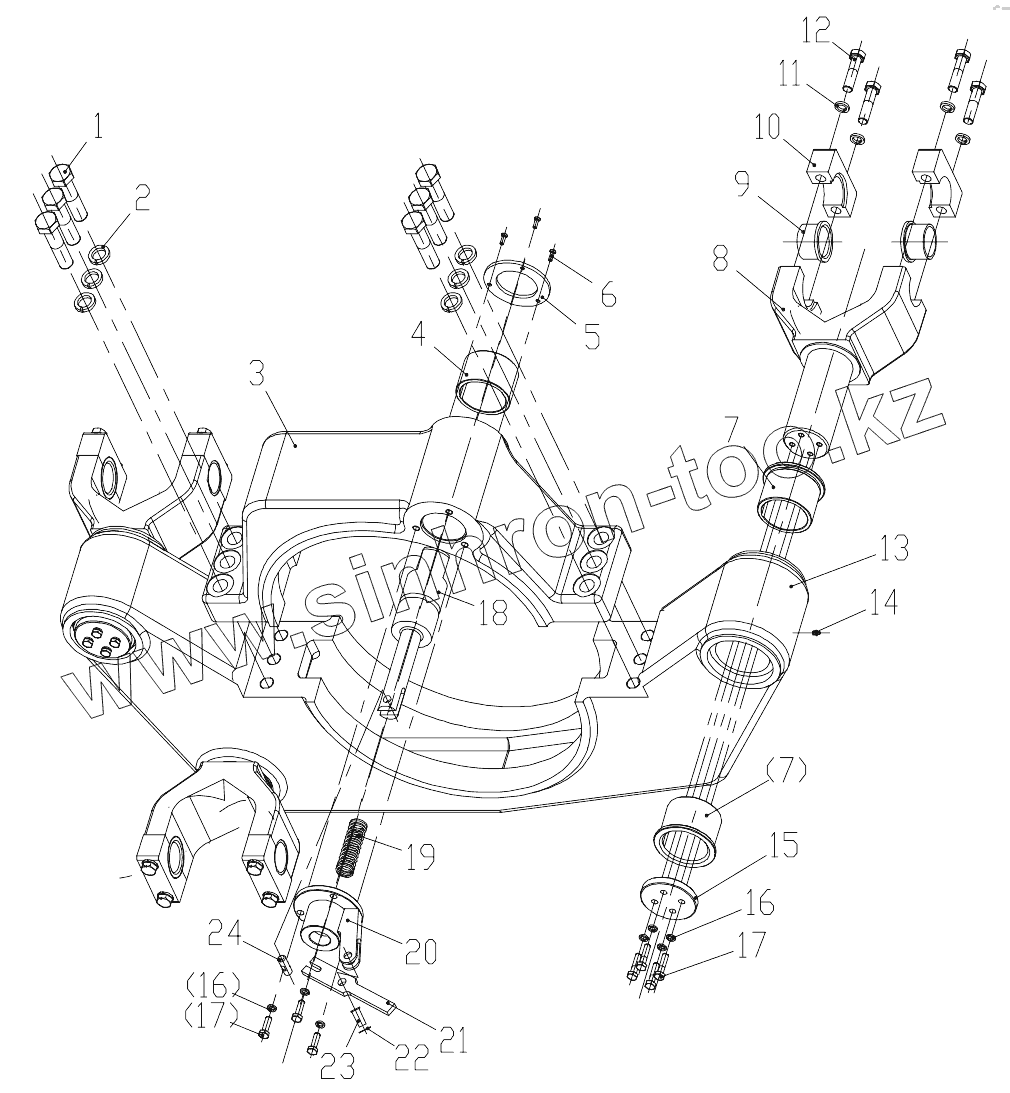

Каталог запасных частей к технике: XGMA XG31651. Penduluming Assy
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10020053 | Bolt | |
| 2 | 13010012 | Washer | |
| 3 | 33020126 | Cover | |
| 4 | 33040133 | Flange | |
| 5 | 33060133 | Shaft Liner | |
| 6 | 11050003 | Screw | |
| 7 | 33060135 | Shaft Liner | |
| 8 | 36030041 | Fork | |
| 9 | 33060134 | Shaft Liner | |
| 10 | 33050042 | Cover | |
| 11 | 13010008 | Washer | |
| 12 | 10020030 | Bolt | |
| 13 | 36020028 | Stand | |
| 14 | 16070003 | Grease Cup | |
| 15 | 33020124 | Cover | |
| 16 | 13010005 | Washer | |
| 17 | 10030029 | Bolt | |
| 18 | 35070024 | Shaft | |
| 19 | 36040019 | Spring | |
| 20 | 82050032 | Soleplate | |
| 21 | 36030040 | Rocket | |
| 22 | 14010020 | Pin | |
| 23 | 14030030 | Pin | |
| 24 | 35040019 | Pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
