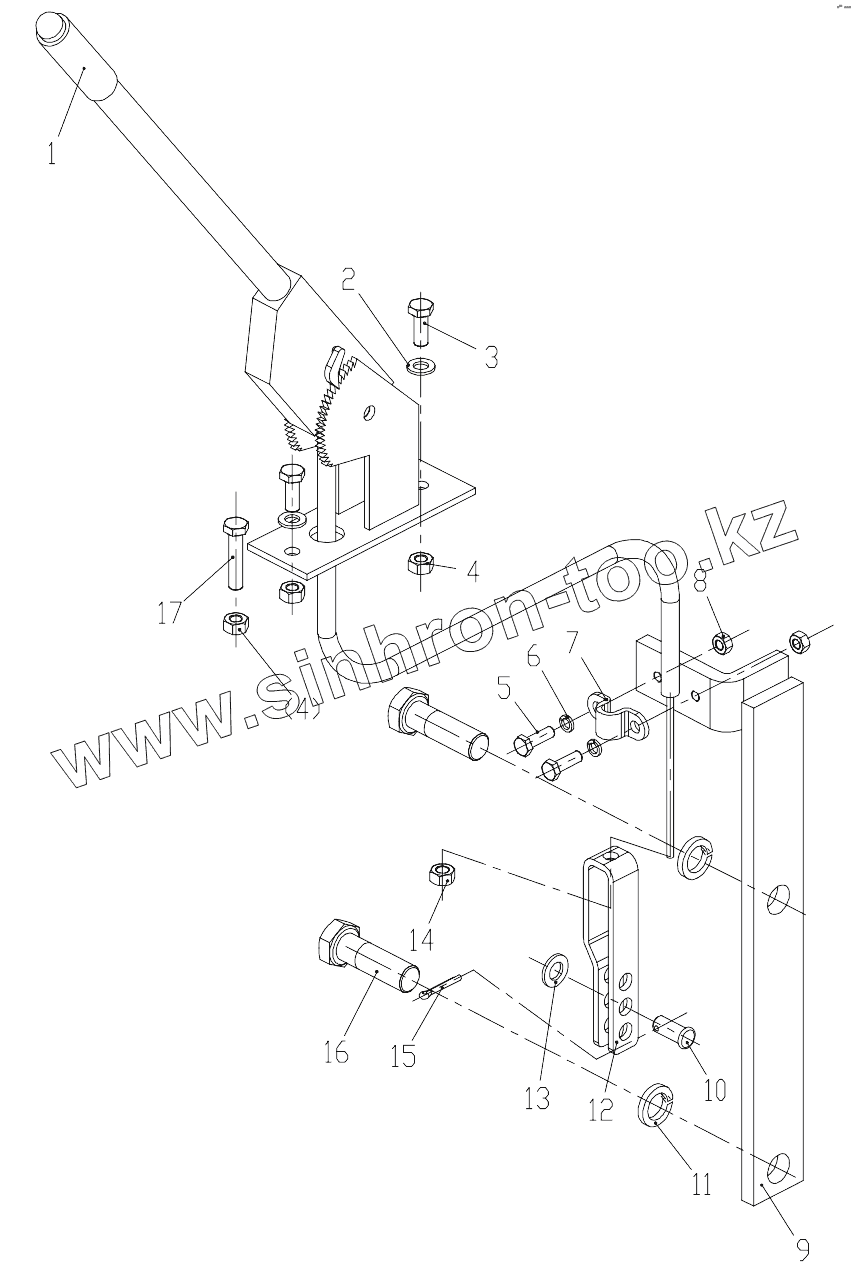

Каталог запасных частей к технике: XGMA XG31651. Hand Break Assembly
82040646
14030022
13020012
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 82040646 | 82040646 | Bracket | |
| 14030022 | 14030022 | Pin | |
| 13020012 | 13020012 | Washer | |
| 1 | 23030002 | Hand Break Controller | |
| 2 | 13020011 | Washer | |
| 3 | 10030028 | Bolt | |
| 4 | 12020007 | Nut | |
| 5 | 10030018 | Bolt | |
| 6 | 13010004 | Washer | |
| 7 | 31040001 | Clamp | |
| 8 | 12020005 | Nut | |
| 9 | 82040386 | Bracket | |
| 10 | 14030016 | Pin | |
| 11 | 13010010 | Washer | |
| 12 | 31050056 | Fork | |
| 13 | 13020011 | Washer | |
| 14 | 12030001 | Nut | |
| 15 | 14010017 | Pin | |
| 16 | 10030078 | Bolt | |
| 17 | 10030034 | Bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
