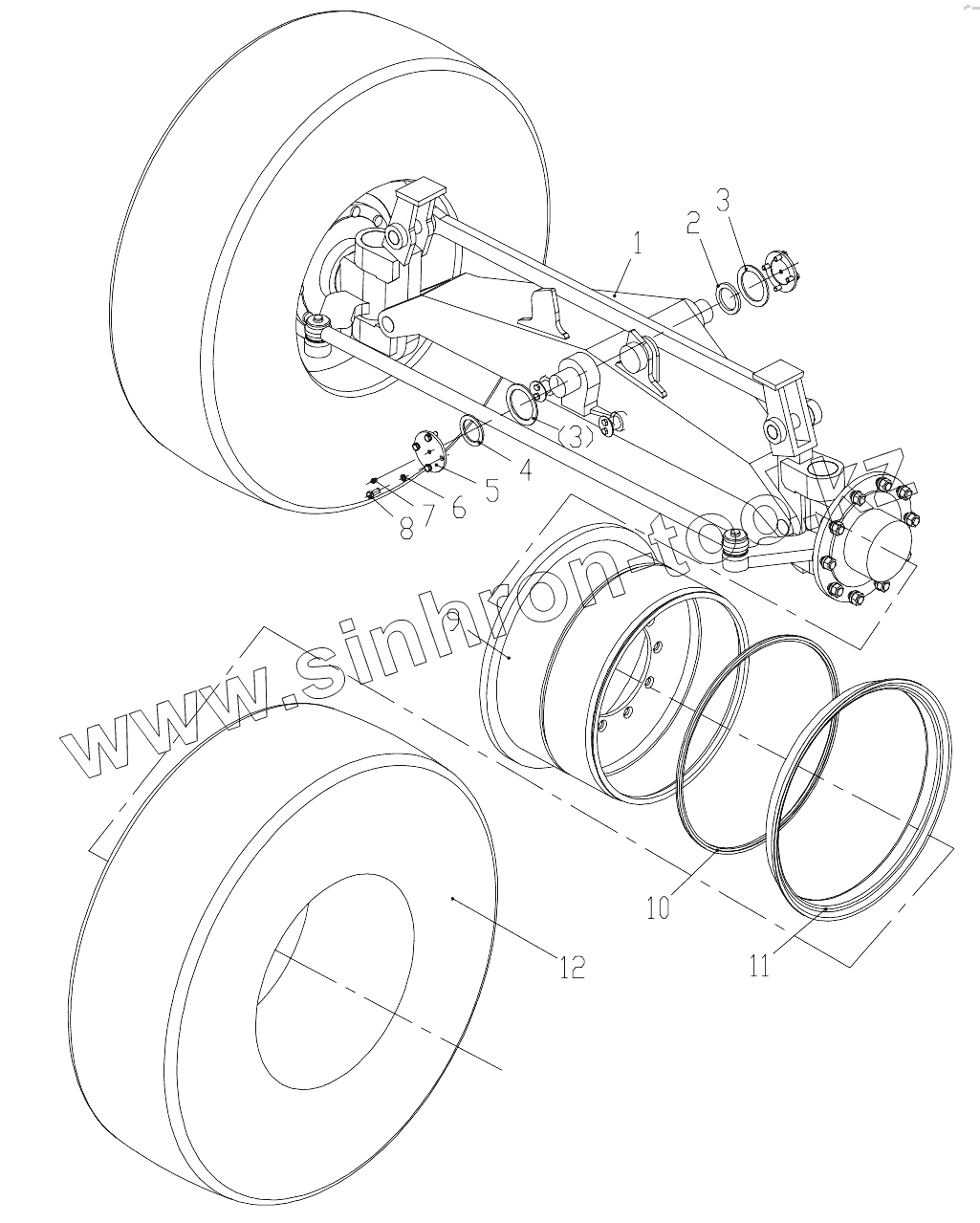

Каталог запасных частей к технике: XGMA XG31651. Front Axle Assy

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
23120020
1
2
3
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
23120020 23120020 Tyre
1 23110017 Front Axle
2 33080143 Bolt
3 16040001 Sealing Ring
4 33080146 Washer
5 33020120 Cover
6 13010006 Washer
7 16070003 Grease Cup
8 10030038 Bolt
9 Rim Rim
10 23130014 Locking Ring
11 Circlip Circlip
12 23120014 Tyre
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
