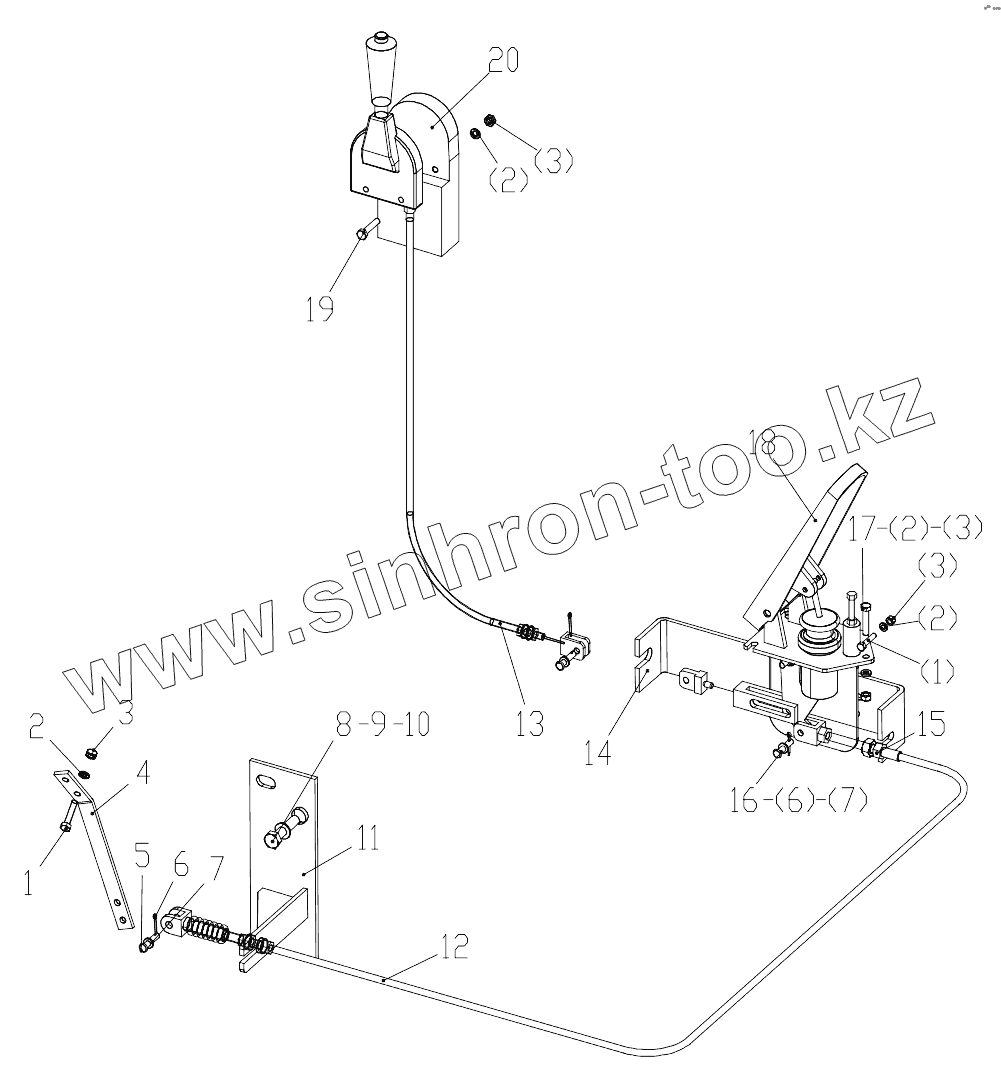

Каталог запасных частей к технике: XGMA XG31651. Accelerograph Control System
1
1
2
2
2
3
3
3
3
4
4
5
6
6
7
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10030010 | Bolt | |
| 2 | 13010003 | Washer | |
| 3 | 12020003 | Nut | |
| 4 | 31040006 | Pole | |
| 5 | 14030004 | Pin | |
| 6 | 14010004 | Pin | |
| 7 | 13020009 | Washer | |
| 8 | 10050020 | Bolt | |
| 9 | 13020012 | Washer | |
| 10 | 13010006 | Washer | |
| 11 | 31050301 | Bracket | |
| 11 | 82040552 | Bracket | |
| 11 | 82040239 | Bracket | |
| 12 | 23040005 | Axis | |
| 13 | 23040028 | Axis | |
| 14 | 31050002 | Board | |
| 15 | 12030020 | Nut | |
| 16 | 14030002 | Bolt | |
| 17 | 10030011 | Bolt | |
| 18 | 23030001 | Gun Controller | |
| 19 | 11040016 | Bolt | |
| 20 | 26010065 | Box |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
