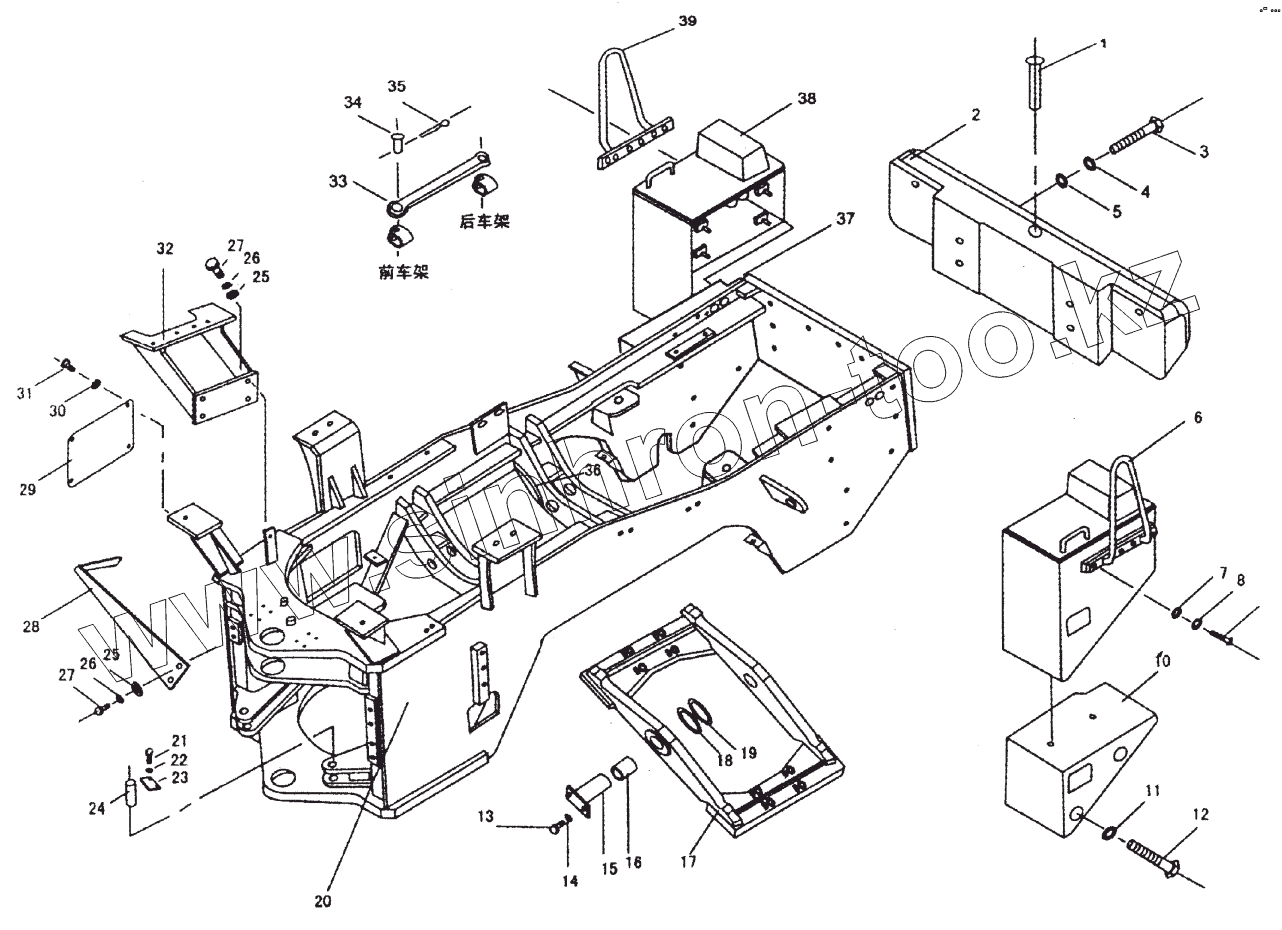

Каталог запасных частей к технике: XCMG ZL50G. Заднее шасси
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z5GVII.6.3 | Тяговый стержень | |
| 2 | Z5G.6-7 | Задний противовес | |
| 3 | GB5782-86 | Болт | |
| 4 | GB93-87 | Шайба 12 | |
| 5 | GB97.1-85 | Шайба | |
| 6 | Z5G.6.10 | Подлокотник | |
| 7 | GB97.1-85 | Шайба | |
| 8 | GB93-87 | Шайба 12 | |
| 9 | GB5783-86 | Болт | |
| 10 | Z4G.6-5 | Левый противовес | |
| 11 | GB97.1-85 | Шайба | |
| 12 | GB5782-86 | Болт | |
| 13 | GB5783-86 | Болт | |
| 14 | 85.7-3 | Шайба | |
| 15 | 85Z.7.10 | Штифт | |
| 16 | 852.7.11-4 | Втулка | |
| 17 | ZL50E.6.6 | Поворотный каркас | |
| 18 | ZL50E.6-15 | Регулировочная прокладка | |
| 19 | ZL50E.6-14 | Регулировочная прокладка | |
| 20 | 25GV.6.2 | Заднее шасси | |
| 21 | GB5783-86 | Болт | |
| 22 | GB93-87 | Шайба 12 | |
| 23 | ZL40.8-1A | Стопорная пластина | |
| 24 | Z5H.6.5 | Поворотный штифт | |
| 25 | GB96-85 | Шайба | |
| 26 | GB93-87 | Шайба 12 | |
| 27 | GB5783-86 | Болт | |
| 28 | Z5GV.6-3 | Оператор | |
| 29 | Z5G.6-9 | Крышка | |
| 30 | GB96-85 | Шайба | |
| 31 | GB5783-86 | Болт | |
| 32 | Z5GV.6.4 | Оператор | |
| 33 | Z5G.6-12 | Рычаг | |
| 34 | 85Z.7-14 | Pin | |
| 35 | 85Z.7-15 | Spring Split | |
| 36 | Z5G.6.12 | Труба | |
| 37 | Z5G.6-6 | Правый противовес | |
| 38 | Z5G.6.9 | Ящик аккумулятора | |
| 39 | Z5G.6.11 | Правый подлокотник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
