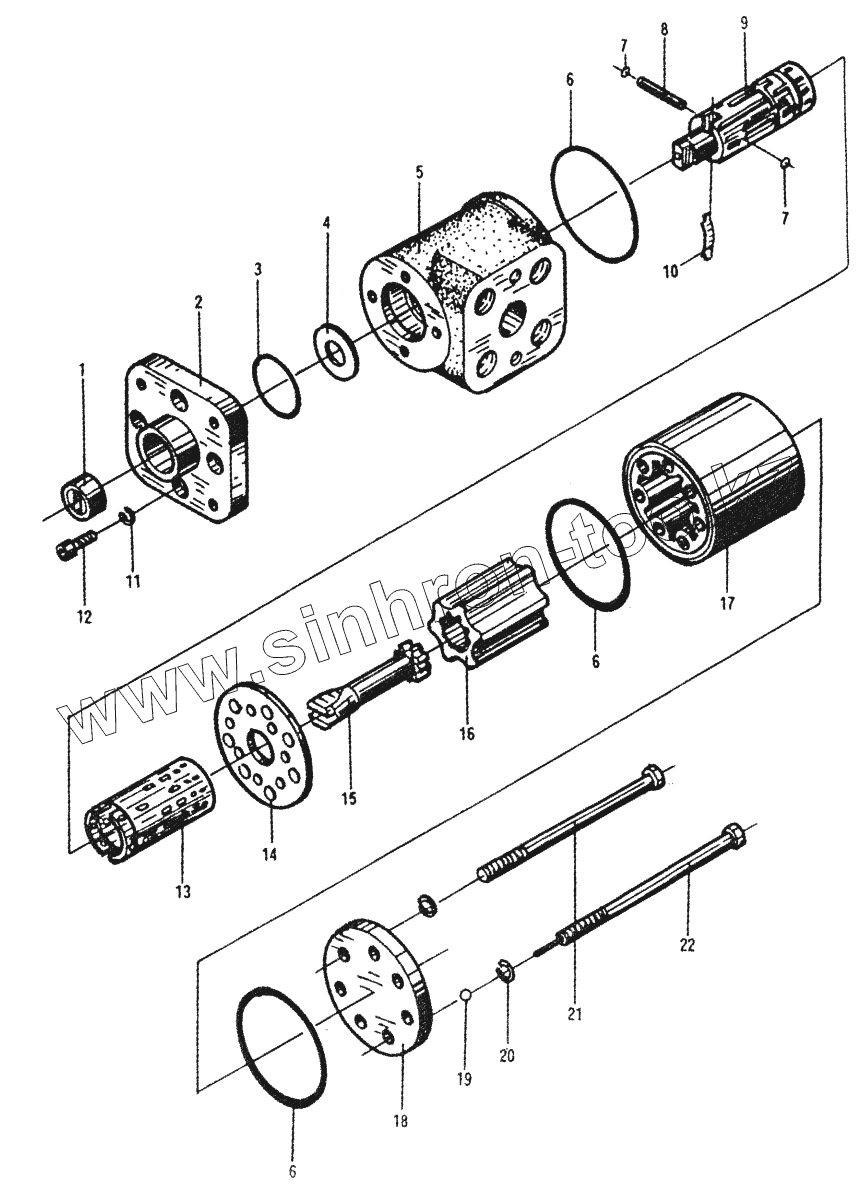

Каталог запасных частей к технике: XCMG ZL50G. Узел гидравлической рулевой системы
1
2
3
4
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Присоединительный блок | Присоединительный блок | |
| 2 | Передняя чашка | Передняя чашка | |
| 3 | Кольцо | Кольцо | |
| 4 | Шайба | Шайба | |
| 5 | Корпус клапана | Корпус клапана | |
| 6 | Кольцо | Кольцо | |
| 7 | Защелка | Защелка двери | |
| 8 | Штифт | Штифт | |
| 9 | Бобина | Бобина | |
| 10 | Пружинная пластина | Пружинная пластина | |
| 11 | GB93-87 | Шайба 12 | |
| 12 | GB70-85 | Болт | |
| 13 | Гильза клапана | Гильза клапана | |
| 14 | Прокладка | Прокладка | |
| 15 | Универсальный приводной вал | Универсальный приводной вал | |
| 16 | Поворотное устройство | Поворотное устройство | |
| 17 | Статор | Статор | |
| 18 | Задняя чашка | Задняя чашка | |
| 19 | Шарик | Шарик | |
| 20 | GB93-87 | Шайба 12 | |
| 21 | GB5782-86 | Болт | |
| 22 | Болт | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
