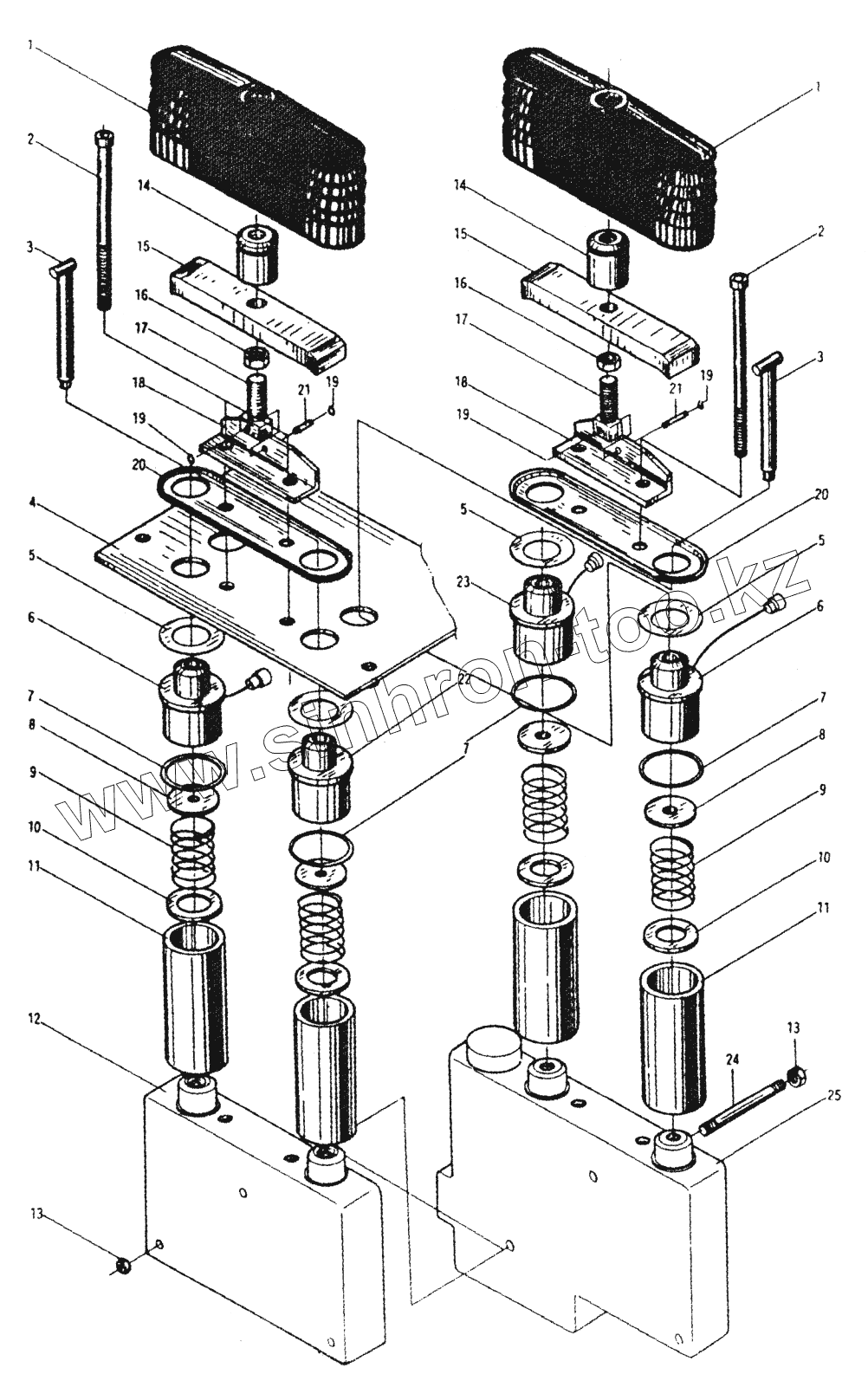

Каталог запасных частей к технике: XCMG ZL50G. Управляющий клапан
1
1
2
2
3
3
4
5
5
5
6
6
7
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DJS-5.02 | Резиновый колпачок | |
| 2 | GB70-85 | Болт | |
| 3 | DJS-5.04 | Штифт | |
| 4 | DJS-5.07 | Пластина | |
| 5 | DJS-1.05 | Уплотнительная шайба | |
| 6 | DJS-5.05 | Электромагнит | |
| 7 | DJS-5.13 | Шайба | |
| 8 | DJS-5.08 | Клемма | |
| 9 | DJS-5.10 | Пружина | |
| 10 | DJS-5.11 | Шайба | |
| 11 | DJS-5.09 | Втулка | |
| 12 | DJS-1.00 | Клапан наклона | |
| 13 | GB6170-86 | Гайка | |
| 14 | DJS-5.01 | Гайка | |
| 15 | DJS-5.03 | Планка | |
| 16 | DJS-5.16 | Гайка | |
| 17 | DJS-5.17 | Болт | |
| 18 | DJS-5.14 | Кронштейн | |
| 19 | GB894.1-86 | Пружинный зажим | |
| 20 | DJS-5.06 | Резиновое седло | |
| 21 | DJS-5.15 | Шплинт | |
| 22 | DJS-5.12 | Втулка | |
| 23 | DJS-5.18 | Электромагнит | |
| 24 | DJS-4.01 | Болт | |
| 25 | DJS-2.00 | Узел тарельчатого клапана |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
