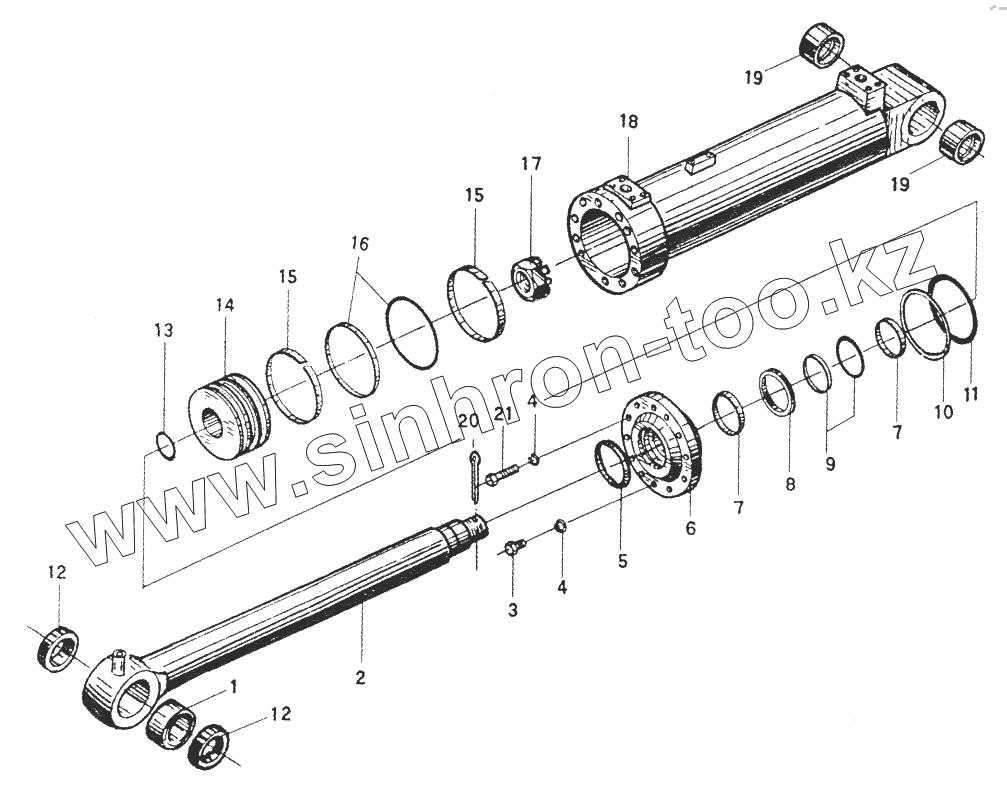

Каталог запасных частей к технике: XCMG ZL50G. Цилиндр наклона
1
2
3
4
4
5
6
7
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB304.5-81 | Подшипник | |
| 2 | Z5G.7.1.1.2 | Рычаг | |
| 3 | GB5785-86 | Bolt М12х1,5x85 | |
| 4 | GB93-87 | Шайба 12 | |
| 5 | CK - 100 | Уплотнительное кольцо d100 | |
| 6 | ZL50E.7.1.1- 6 | Крышка | |
| 7 | ZL50E.7.1.1-1 | Кольцо-суппорт | |
| 8 | JB/JQ22101-87 | KYC Кольцо 100х120х15 | |
| 9 | S-55013 | Уплотнительное кольцо с заходом d100 | |
| 10 | GB1235-76 | Кольцо | |
| 11 | GB1235-76 | Кольцо | |
| 12 | Z5G.7.1.1-2 | Запирающее кольцо-крышка | |
| 13 | GB3452.1-82 | Кольцо | |
| 14 | ZL50E.7.1.1-2 | Поршень | |
| 15 | ZL50E.7.1.1-3 | Кольцо-суппорт | |
| 16 | S-55044 | Glyd Ring dl50 | |
| 17 | ZL50E.7.1.1-4 | Гайка | |
| 18 | Z5G.7.1.1.1 | Труба | |
| 19 | Z5G.7.1.1-5 | Втулка | |
| 20 | GB91-86 | Шплинт | |
| 21 | GB5785-86 | Bolt М12х1,5x85 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
