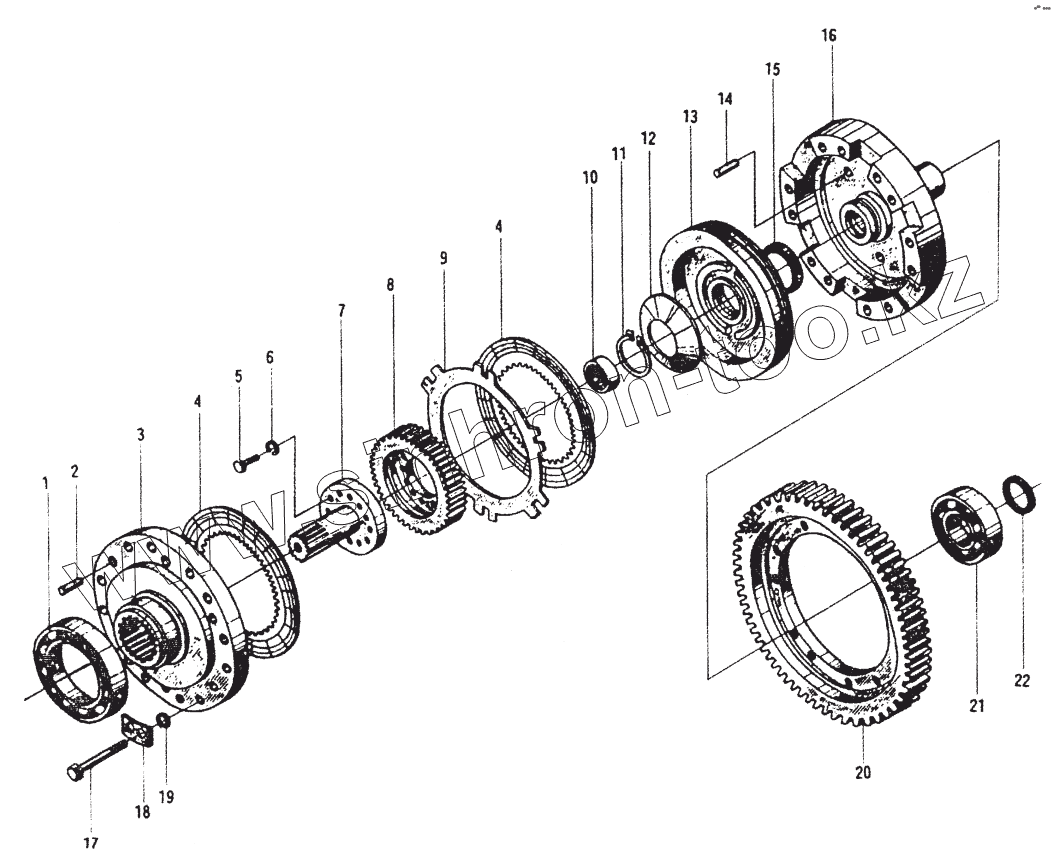

Каталог запасных частей к технике: XCMG ZL50G. Трансмиссия (6)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB276-89 | Шарикоподшипник | |
| 2 | ZL40.6.10-2 | Шплинт якоря | |
| 3 | ZL40A.30.1-1 | Маховик | |
| 4 | ZL40A.30.1.1A | приводная пластина 2-й передачи | |
| 5 | GB5783-86 | Болт | |
| 6 | GB93-87 | Шайба 12 | |
| 7 | ZL40A.30.1-2A | Главный вал шестеренной передачи | |
| 8 | ZL40A.30.1-3A | Кольцевая шестерня 2-й передачи | |
| 9 | ZL40A.30.1-10 | Фрикционная пластина 2-й передачи | |
| 10 | GB276-89 | Шарикоподшипник | |
| 11 | GB894.1-87 | Запирающее кольцо 65 | |
| 12 | ZL40.6-39 | Пружина | |
| 13 | ZL40A.30.1-5 | Главный поршень | |
| 14 | GB119-86 | Штырь | |
| 15 | ZL40A.30.1-8 | Уплотнительное кольцо | |
| 16 | ZL40A.30.1-7 | Главный цилиндр | |
| 17 | GB785-86 | Болт М12х1,25х100 | |
| 18 | ZL40.6-88 | Гровер | |
| 19 | GB93-87 | Шайба 12 | |
| 20 | ZL40A.30.1-6 | Средний вал наружной шестерни | |
| 21 | GB276-89 | Шарикоподшипник | |
| 22 | ZL40A.30.1-9 | Уплотнительное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
