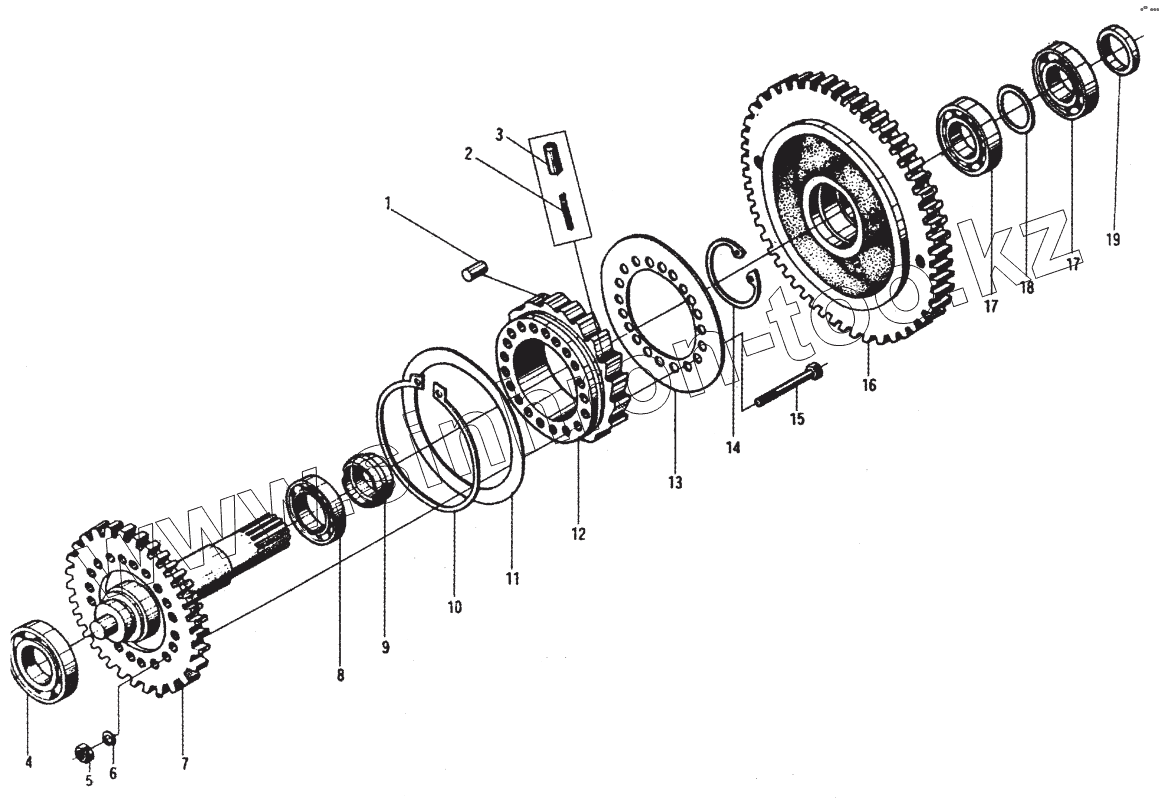

Каталог запасных частей к технике: XCMG ZL50G. Трансмиссия (5)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL40A.30.5-38A | Цилиндрический ролик F15х32 | |
| 2 | ZL40A.30.5-39A | Пружина | |
| 3 | ZL40A.30.5-37A | Шпонка | |
| 4 | GB276-89 | Шарикоподшипник | |
| 5 | GB6171-86 | Гайка | |
| 6 | GB93-87 | Шайба 12 | |
| 7 | ZL40A.30.5-1 | Средняя внутренняя шестерня | |
| 8 | ПИ276-85 | Шариковый подшипник 110 | |
| 9 | GB40.6-10 | Втулка | |
| 10 | GB894.1-86 | Пружинный зажим | |
| 11 | ZL40A.30.5-34A | Левая крышка | |
| 12 | ZL40A.30.5-40A | Внутренний кольцевой кулачок | |
| 13 | ZL40A.30.5-36A | Правая крышка | |
| 14 | GB893.1-86 | Пружинный зажим | |
| 15 | ZL40A.30.5-41A | Болт | |
| 16 | ZL40A.30.5-35A | Наружная кольцевая шестерня | |
| 17 | GB276-89 | Шарикоподшипник | |
| 18 | ZL40.6-12 | Обойма подшипника | |
| 19 | ZL40.6-13 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
