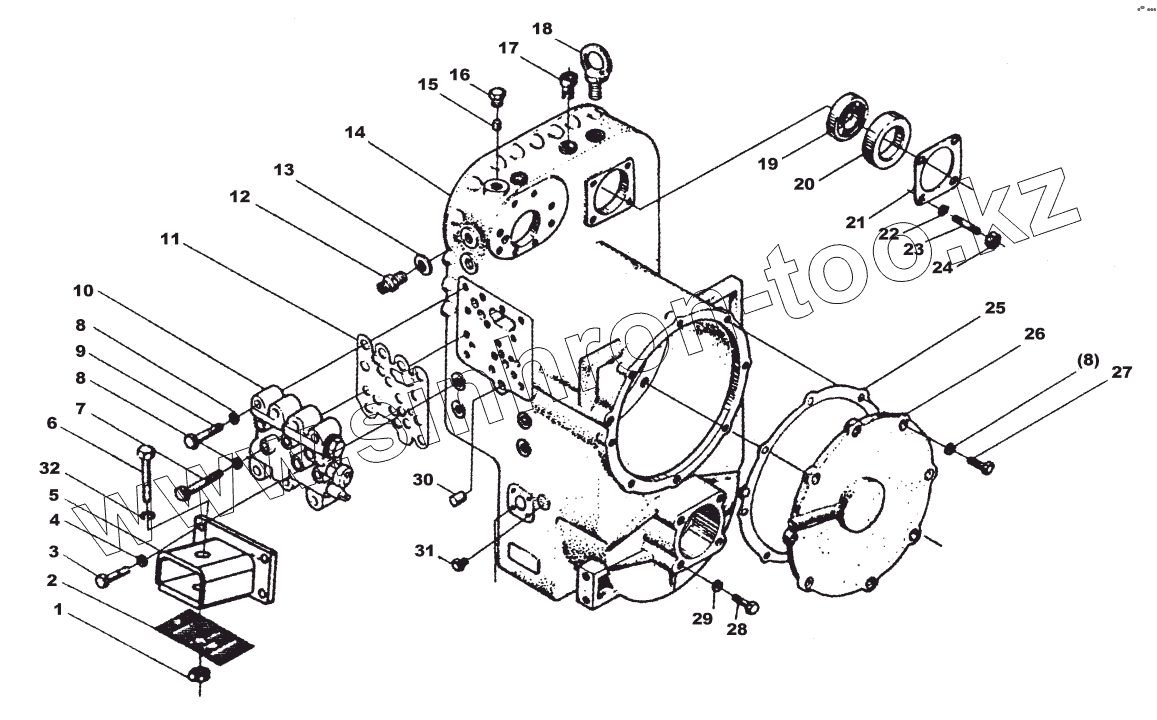

Каталог запасных частей к технике: XCMG ZL50G. Трансмиссия (1)
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB6170-86 | Гайка | |
| 2 | ZL40.6-1 | Бумажная прокладка | |
| 3 | GB5781-86 | Болт | |
| 4 | GB93-87 | Шайба 12 | |
| 5 | Z5G.1.5 | Кронштейн | |
| 6 | GB5780-86 | Болт | |
| 7 | GB5780-86 | Болт | |
| 8 | GB93-87 | Шайба 12 | |
| 9 | GB5780-86 | Болт | |
| 10 | 403700 | Блок клапанов контроля | |
| 11 | ZL40A.30-15 | Сальник | |
| 12 | JB984-77 | Соединительный элемент 28/М33х2 | |
| 13 | ZL40.3.2-10 | Шайба | |
| 14 | ZL40A.30-1 | Корпус | |
| 15 | ZL40.6-55A | Конусная заглушка | |
| 16 | ZL40.2-1 | Заглушка Z3/4 | |
| 17 | ZL40.6.16B | Трубка-отдушина | |
| 18 | GB825-86 | Ухо М20 | |
| 19 | GB276-89 | Шарикоподшипник | |
| 20 | ZL40A.30-19 | Корпус подшипника | |
| 21 | ZL40A.30-12 | Сальник | |
| 22 | GB93-87 | Шайба 12 | |
| 23 | GB899-76 | Штифт М12х36 | |
| 24 | GB6170-86 | Гайка | |
| 25 | ZL40A.30-6 | Сальник | |
| 26 | ZL40A.30-5A | Крышка | |
| 27 | GB5783-86 | Болт | |
| 28 | GB5781-86 | Болт | |
| 29 | GB93-87 | Шайба 12 | |
| 30 | ZL40.6-64 | Сальник | |
| 31 | Втулка 1/4 | Втулка 1/4 | |
| 32 | GB93-87 | Шайба 12 |
