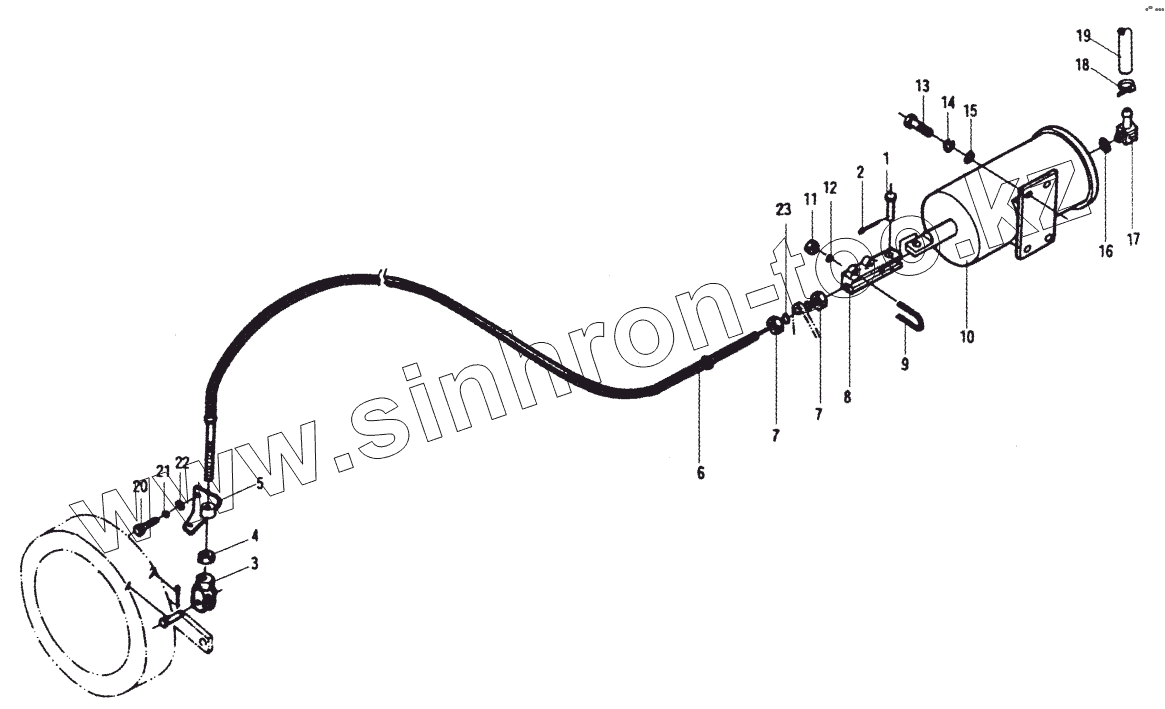

Каталог запасных частей к технике: XCMG ZL50G. Ручной тормоз
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB882-86 | Шплинт | |
| 2 | GB91-86 | Шплинт | |
| 3 | ZL40.7.5-2 | Соединительный элемент | |
| 4 | GB6170-86 | Гайка | |
| 5 | ZL40A.13.4 | Фиксатор | |
| 6 | ZL50E.9.12 | Трос | |
| 7 | GB6170-86 | Гайка | |
| 8 | ZL40.13.3-3 A | Скользящий блок | |
| 9 | ZL40.13.3-4A | U-Bolt | |
| 10 | ZL50E.9.7 | Brake Cylinder | |
| 11 | GB6170-86 | Гайка | |
| 12 | GB93-87 | Шайба 12 | |
| 13 | GB5783-86 | Болт | |
| 14 | GB93-87 | Шайба 12 | |
| 15 | GB97.1-85 | Шайба | |
| 16 | GB982-77 | Шайба | |
| 17 | ZL50E.9A-8 | Joint | |
| 18 | ZBJ15001-87 | Хомут d20 | |
| 19 | ZL50E.9A-7 | Воздушная труба F10xF19 | |
| 20 | GB5780-86 | Болт | |
| 21 | GB93-87 | Шайба 12 | |
| 22 | GB97.1-85 | Шайба | |
| 23 | GB93-87 | Шайба 12 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
