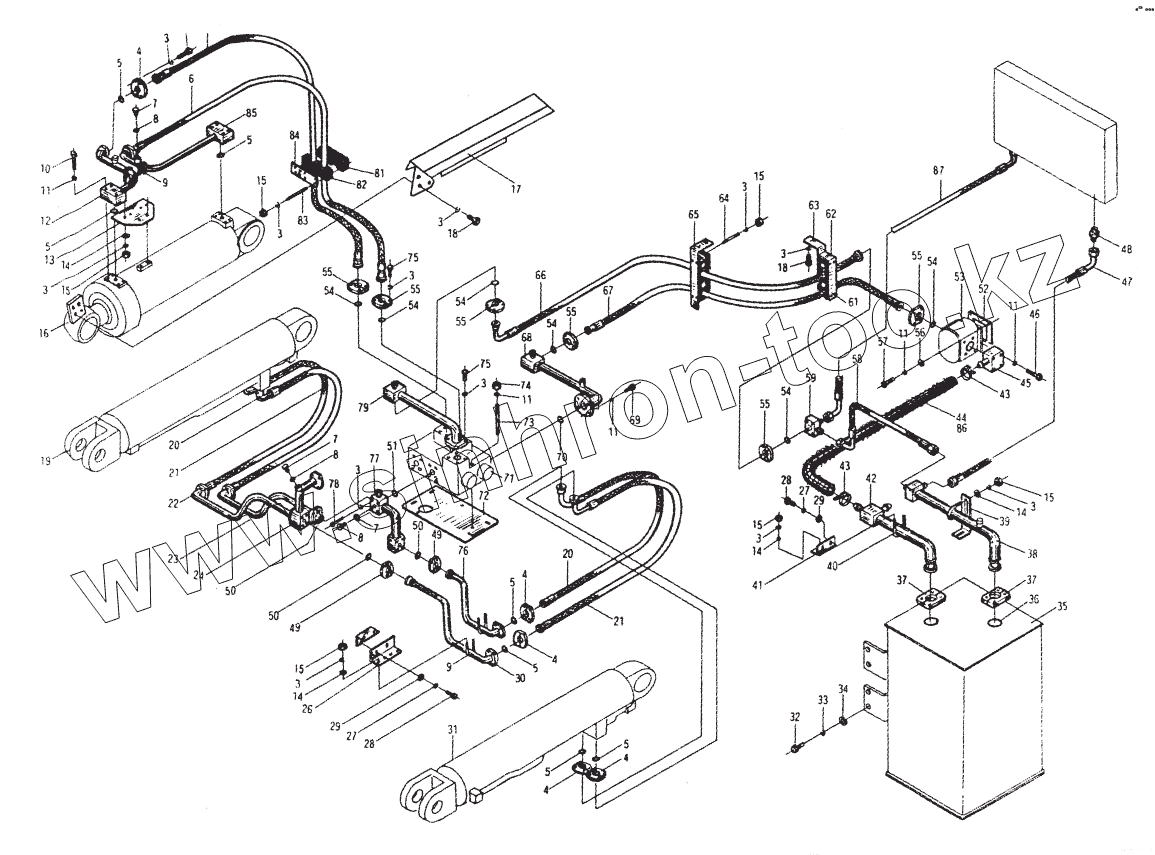

Каталог запасных частей к технике: XCMG ZL50G. Рабочая гидравлическая система

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
5
5
6
7
7
7
8
8
8
9
9
10
11
11
11
11
11
12
13
14
14
14
14
15
15
15
15
15
15
16
17
18
18
19
20
20
21
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
43
44
45
46
47
48
49
49
50
50
50
52
53
54
54
54
54
54
54
55
55
55
55
55
55
56
57
58
59
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
75
76
77
78
79
81
82
83
84
85
86
87
Позиция на иллюстрации Заводской номер детали Название детали
1 Z5G.7.1A.1 F Шланг
2 GB5783-86 Болт
3 GB93-87 Шайба 12
4 FPS 1 Фланец
5 Кольцо Кольцо
6 Z5G.7.1A.2 F Шланг
7 JB1000-77 Заглушка
8 Q/SC1294-2000 Шайба
9 85Z.10.1.1-2 U-Болт
10 GB5782-86 Болт
11 GB93-87 Шайба 12
12 Z5G.7.1.2 Труба
13 ZL50E.7.1-1 Планка
14 GB97.1-85 Шайба
15 GB6170-86 Гайка
16 Z5G.7.1.1 Цилиндр наклона
17 Z5G.7.1-14 Опора
18 GB5783-86 Болт
19 Z5G.7.1.3A Цилиндр
20 Z5G.7.1A.7 F Шланг
21 Z5G.7.1A.6 F Шланг
22 Z5G.7.1.7 Труба
23 Z5G.7.1.8 Труба
24 Z5G.7.1.9 Труба
25 Z5G.7.1-15 Планка
26 Z5G.7.1-2 Планка
27 GB93-87 Шайба 12
28 GB5783-86 Болт
29 GB97.1-85 Шайба
30 Z5G.7.1.22 Труба
31 Z5G.7.1.24A Цилиндр
32 GB5783-86 Болт
33 GB93-87 Шайба 12
34 GB97.1-85 Шайба
35 Z5G.7.1.27 Масляный бак
36 GB3452.1-1992 Кольцо
37 ZL50E.7.1.24-1 Фланец
38 Z5GH.7.1.6 труба
39 Z5G.7.1-6 Планка
40 25G.7.1-7 U-Болт
41 Z5G.7.1-8 Планка
42 Z5G.7.1.17A Труба
43 JB3616.1-84 Хомут
44 Z5G.7.1-9 Шланг
45 Z5G.7.1.14A Соединитель
46 GB5783-86 Болт
47 Z5G.7.1A.4 D Труба
48 122LM27 x 1.5ED Соединитель
49 85Z.10.1-2 Split Flange
50 GB3452.1-1992 Кольцо
52 Z5G.7.1-16 Прокладка
53 CBGJ3100/1010 Шестеренный насос
54 Кольцо Кольцо
55 FPS1 1/4 Фланец
56 GB97.1-85 Шайба
57 GB899-88 Винт АМ10х1х20
58 Z5G.7.1A.5 D Труба
59 Z5G.7.1A.10 Соединитель
61 Z5G.7.1.29-2 Пластина
62 Z5G.7.1.29-1 Пластина
63 Z5G.7.1-12 Планка
64 GB901-88 Болт
65 Z5G.7.1-11 Планка
66 Z5G.7.1A.8 F Шланг
67 Z5G.7.1A.3 F Шланг
68 Z5G.7.1.1.1 Труба
69 GB5783-86 Болт
70 GB3452.1-1992 Кольцо
71 D32 Клапан
72 Z5G.7.1-10 Планка
73 GB901-88 Болт
74 GB6170-86 Гайка
75 GB5782-86 Болт
76 Z5G.7.1.20 Труба
77 Z5G.7.1.23 Труба
78 GB5782-86 Болт
79 Z5GH.7.1.9 Труба
81 Z5G.7.1.10-3 Пластина
82 Z5G.7.1.10-2 Пластина
83 GB901-88 Болт
84 Z5G.7.1.10-1 Пластина
85 Z5G.7.1.4 Труба
86 ZL50E.7.1-10 Пружина
87 Z5G.7.1A.9 D Труба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
