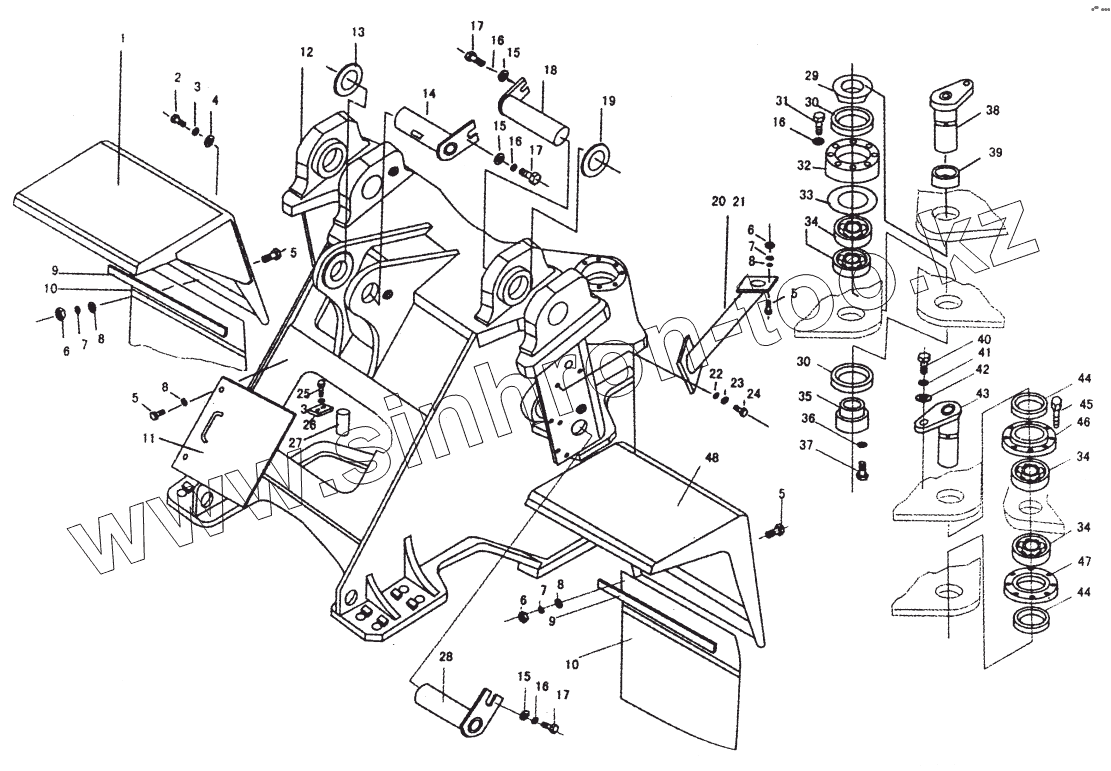

Каталог запасных частей к технике: XCMG ZL50G. Переднее шасси
1
2
3
3
4
5
5
5
5
6
6
6
7
7
7
8
8
8
8
9
9
10
10
11
12
13
14
15
15
15
16
16
16
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z5G.6.19A | Правое крыло | |
| 2 | GB5783-86 | Болт | |
| 3 | GB97-87 | Шайба | |
| 4 | GB97.1-85 | Шайба | |
| 5 | GB5781-86 | Болт | |
| 6 | GB6170-86 | Гайка | |
| 7 | GB93-87 | Шайба 12 | |
| 8 | GB97.1-85 | Шайба | |
| 9 | Z5G.6.18-2 | Резиновый коврик | |
| 10 | Z5G.6.18-1 | Пластина | |
| 11 | Z5G.6.20 | Пластина | |
| 12 | Z5GV.6.1 | Переднее шасси | |
| 13 | Z150E.6-19 | Регулировочная прокладка | |
| 14 | Z5G.6.21 | Штифт | |
| 15 | 85Z.06-5 | Шайба | |
| 16 | GB93-87 | Шайба 12 | |
| 17 | GB5783-86 | Болт | |
| 18 | Z5G.6.4 | Штифт | |
| 19 | ZL50E.6.17 | Регулировочная прокладка | |
| 20 | Z5G.6.16A | Защита левой лампы | |
| 21 | Z5G.6.17A | Защита правой лампы | |
| 22 | GB97.1-85 | Шайба | |
| 23 | GB93-87 | Шайба 12 | |
| 24 | GB5783-86 | Болт | |
| 25 | GB5781-86 | Болт | |
| 26 | ZL40.8.-1A | Пластина | |
| 27 | ZLH.6.5 | Штифт | |
| 28 | Z5G.6.3 | Штифт | |
| 29 | 85Z.6.14-1 | Ведомое устройство | |
| 30 | GB9877.1-88 | Кольцо | |
| 31 | GB5782-86 | Болт | |
| 32 | ZL50E.6-3 | Седло подшипника | |
| 33 | 85Z.06.14-3 | Регулировочная прокладка | |
| 34 | GB297-84 | Конический роликоподшипник | |
| 35 | ZL50E.6-2 | Крышка | |
| 36 | 85Z.06.14-6 | Шайба | |
| 37 | 85Z.06.14-5 | Болт | |
| 38 | ZL50E.6.10 | Штифт | |
| 39 | 85Z.07.1.2.1-11 | Шейка | |
| 40 | GB5783-86 | Болт | |
| 41 | GB93-87 | Шайба 12 | |
| 42 | ZL50E.6-4 | Шайба | |
| 43 | Z6G.6.13 | Центральный штифт | |
| 44 | GB9877.1-88 | Кольцо | |
| 45 | GB5782-86 | Болт | |
| 46 | Z5G.6-10 | Фланец | |
| 47 | Z5G.6-11 | Фланец | |
| 48 | Z5G.6.18A | Левое крыло |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
