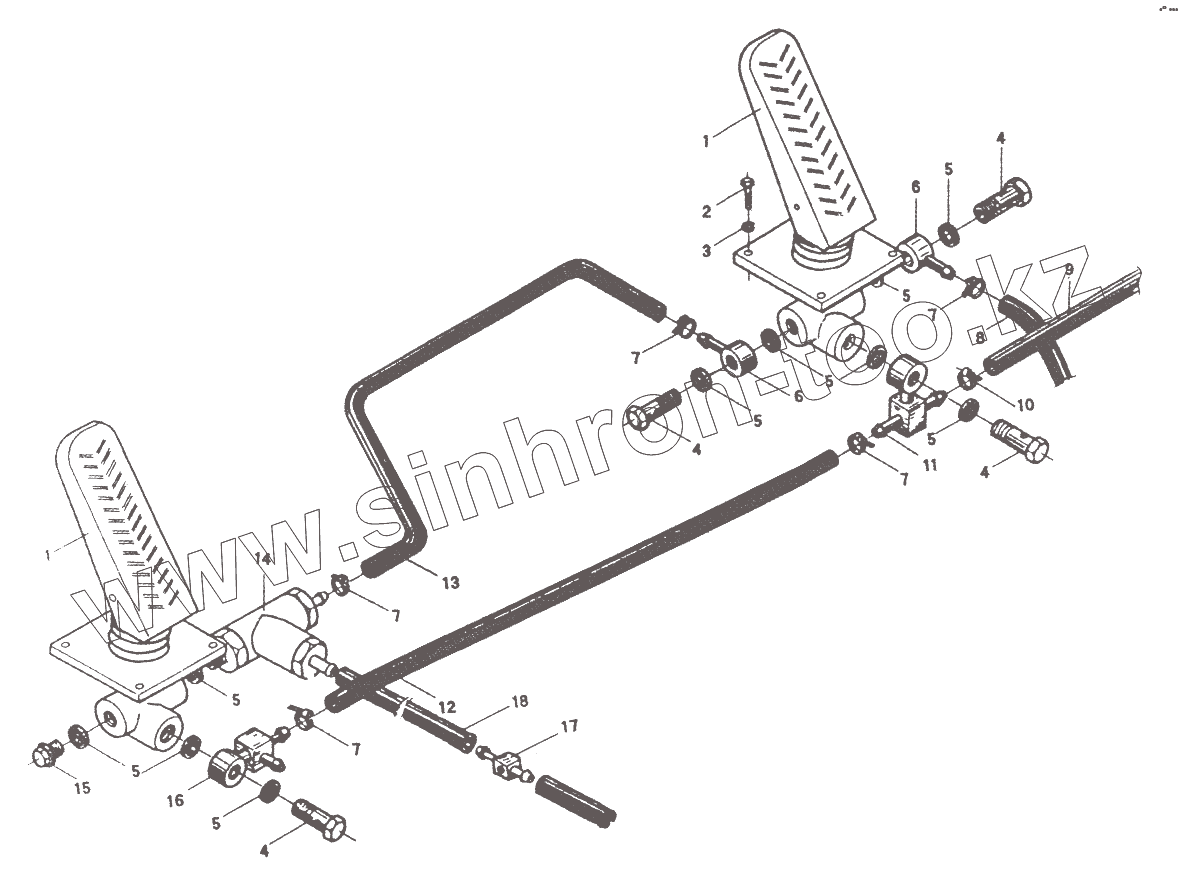

Каталог запасных частей к технике: XCMG ZL50G. Орган управления ножного тормоза
1
1
2
3
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | XM60C-3514010 | Регулятор тормоза | |
| 2 | GB5783-86 | Болт | |
| 3 | GB93-87 | Шайба 12 | |
| 4 | ZL40.12.5-1 | Bolt | |
| 5 | JB982-77 | Шайба | |
| 6 | ZL40.12.9-4 | Joint | |
| 7 | JB3616.1-84 | Хомут | |
| 8 | Z5G.9.1-2 | Воздушная труба | |
| 9 | Z5G.9.1-1 | Воздушная труба | |
| 10 | JB3616.1-84 | Хомут | |
| 11 | ZL40A..12.9.2 | Труба | |
| 12 | Z5G.9.1-3 | Воздушная труба | |
| 13 | Z5G.9.1-4 | Труба | |
| 14 | XZ560 | Клапан | |
| 15 | ZL50E.9.2-2 | Заглушка | |
| 16 | Z5G.9.4.2 | Accumulator | |
| 17 | Z5G.9.8 | Соединительный элемент | |
| 18 | Воздушная труба | Воздушная труба F13х400 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
