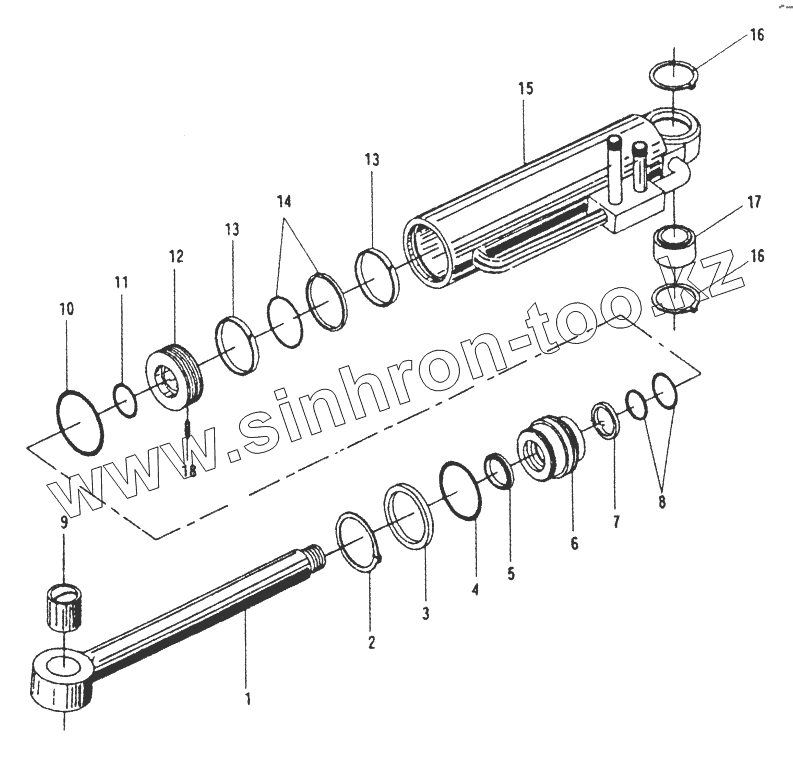

Каталог запасных частей к технике: XCMG ZL50G. Левый, правый цилиндр поворота
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Рычаг поршня | Рычаг поршня | |
| 2 | GB894.1-86 | Пружинный зажим | |
| 3 | Запирающее кольцо | Запирающее кольцо | |
| 4 | Запирающее кольцо | Запирающее кольцо | |
| 5 | GB10708.3-89 | Уплотнительное кольцо | |
| 6 | Втулка | Втулка | |
| 7 | JB/JQ22101-87 | KYC Кольцо 100х120х15 | |
| 8 | S-55013 | Уплотнительное кольцо с заходом d100 | |
| 9 | Втулка | Втулка | |
| 10 | GB1235-76 | Кольцо | |
| 11 | GB1235-76 | Кольцо | |
| 12 | Поршень | Поршень | |
| 13 | Кольцо-суппорт | Кольцо-суппорт | |
| 14 | S-55044 | Glyd Ring dl50 | |
| 15 | Левый, правый цилиндр | Левый, правый цилиндр | |
| 16 | GB893.1-86 | Пружинный зажим | |
| 17 | GB304.5-81 | Подшипник | |
| 18 | GB79-85 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
