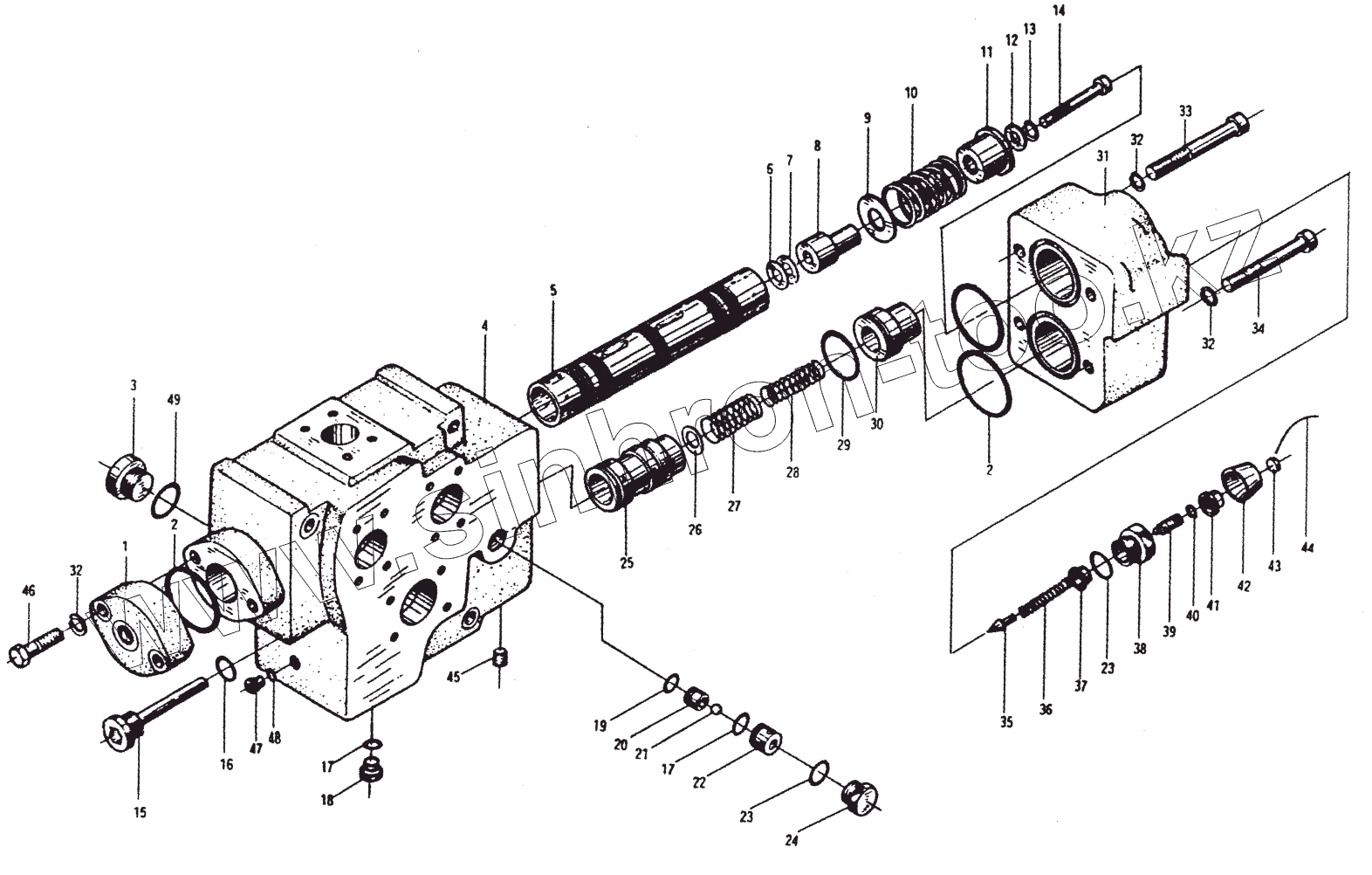

Каталог запасных частей к технике: XCMG ZL50G. Клапан увеличения подачи
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZLF25-01 | Передняя крышка | |
| 2 | GB3452.1-82 | Кольцо | |
| 3 | Заглушка | Заглушка | |
| 4 | ZLF25-03 | Корпус | |
| 5 | ZLF25-02 | Бобина | |
| 6 | ZLF25-04 | Вкладыш | |
| 7 | ZLF25-05 | Вкладыш | |
| 8 | ZLF25-08 | Втулка | |
| 9 | ZLF25-06 | Кольцо | |
| 10 | ZLF25-07 | Пружина поворотного клапана | |
| 11 | ZLF25-10 | Седло | |
| 12 | GB97.1-85 | Шайба | |
| 13 | GB93-87 | Шайба 12 | |
| 14 | GB70-85 | Болт | |
| 15 | ZLF25-27 | Рычаг | |
| 16 | GB3452.1-82 | Кольцо | |
| 17 | GB3452.1-82 | Кольцо | |
| 18 | ZLF25-25 | Заглушка | |
| 19 | GB3452.1-82 | Кольцо | |
| 20 | ZLF25-14 | Золотниковый клапан | |
| 21 | GB308-77 | Стальной шарик | |
| 22 | ZLF25-13 | Золотниковый клапан | |
| 23 | GB3452.1-82 | Кольцо | |
| 24 | ZLF25-12 | Заглушка | |
| 25 | ZLF25-26 | Нагнетательный клапан | |
| 26 | ZLF25-24 | Вкладыш | |
| 27 | ZLF25-23 | Пружина | |
| 28 | ZLF25-22 | Пружина | |
| 29 | GB3452.1-82 | Кольцо | |
| 30 | ZLF25-21 | Седло управляющего клапана | |
| 31 | ZLF25-09 | Задняя крышка | |
| 32 | GB93-87 | Шайба 12 | |
| 33 | GB5782-86 | Болт | |
| 34 | GB5782-8 | Болт М12х65 | |
| 35 | ZLF25-20 | Тарельчатый клапан | |
| 36 | ZLF25-19 | Управляющая пружина | |
| 37 | ZLF25-18 | Седло пружины | |
| 38 | ZLF25-17 | Гайка | |
| 39 | ZLF25-11 | Винт | |
| 40 | GB3452.1-82 | Кольцо | |
| 41 | SXH25-02 | Гайка М10х1 | |
| 42 | ZLF25-28 | Крышка | |
| 43 | Y8F-03-11 | Запайка ввода | |
| 44 | Y8F-03-12 | Провод | |
| 45 | CDB-FO-1.22 | Заглушка | |
| 46 | GB5782-86 | Болт | |
| 47 | Заглушка | Заглушка | |
| 48 | Кольцо | Кольцо | |
| 49 | Кольцо | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
