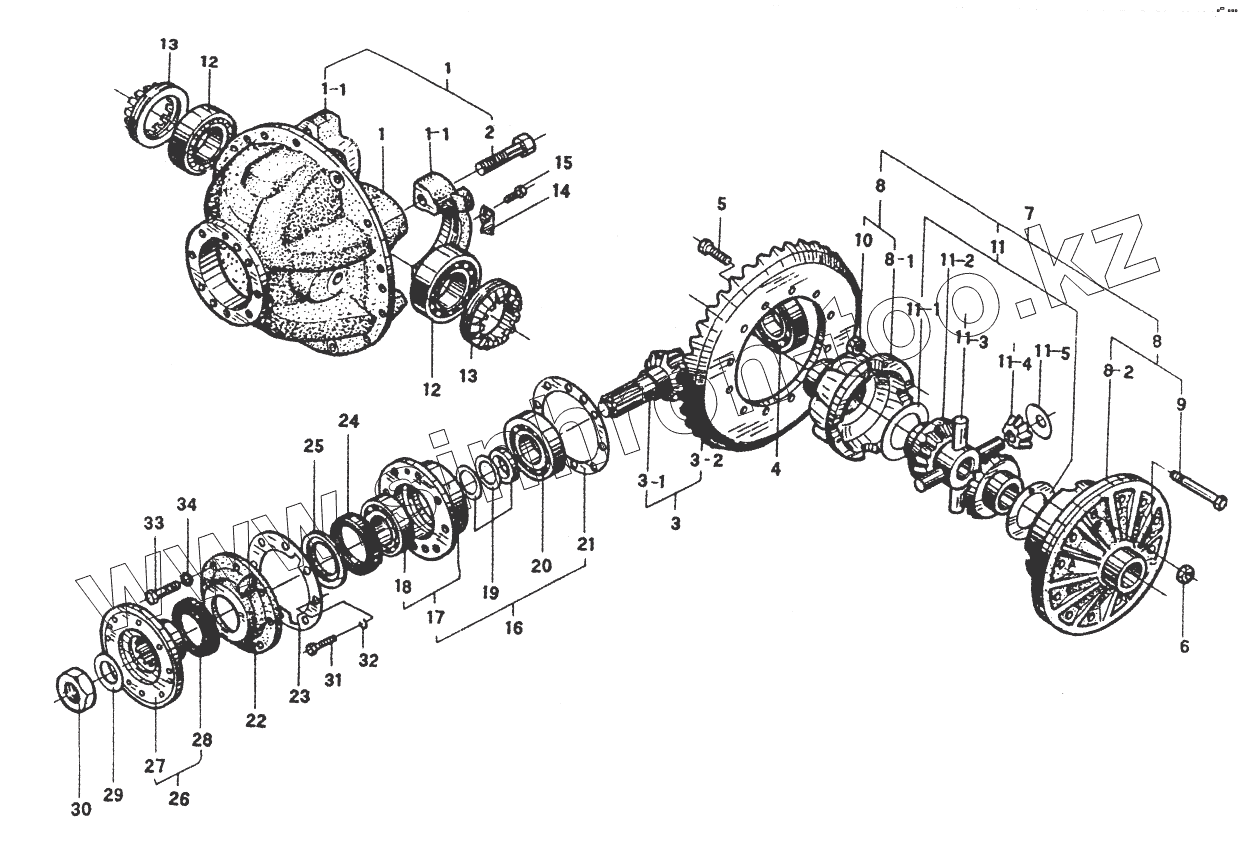

Каталог запасных частей к технике: XCMG ZL50G. Главная трансмиссия
1
1
2
3
3
3-1
3-1
3-2
3-2
4
5
6
7
8
8
9
10
11-1
11-2
11-3
11-4
11-5
12
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 75202749 | Ходовой механизм | |
| 2 | 75502600 | Bolt M22X2.5X99 | |
| 3 | 75201865 | Шестеренная передача | |
| 3 | 75201865A | Шестеренная передача | |
| 3-1 | 75201866 | Главная шестерня | |
| 3-1 | 75201866A | Главная шестерня | |
| 3-2 | 75200507 | Шестерня | |
| 3-2 | 75200507A | Шестерня | |
| 4 | 75600311 | Подшипник | |
| 5 | 75500003 | Bolt | |
| 6 | 75501992 | Гайка | |
| 7 | 75202150 | Дифференциал | |
| 8 | 75200107 | Обойма дифференциала | |
| 9 | 75501981 | Болт | |
| 10 | 75501993 | Гайка | |
| 11-1 | Шайба | Шайба | |
| 11-2 | 75201275 | Шестерня с боковым зацеплением | |
| 11-3 | 75200116 | Паук | |
| 11-4 | 75201274 | Шестерня | |
| 11-5 | 75201609 | Шайба | |
| 12 | 75650019 | Подшипник | |
| 13 | 75200118 | Корректирующая гайка | |
| 14 | 75200053 | Предохраняющая пластина | |
| 15 | 75502602 | Болт | |
| 16 | Обойма | Обойма подшипника | |
| 17 | 75201767 | Обойма подшипника | |
| 18 | 75650313 | Подшипник | |
| 19 | 75201730 | Прокладка распорная | |
| 19 | 75201731 | Прокладка распорная | |
| 20 | 75650319 | Подшипник | |
| 21 | 75203123 | Прокладка | |
| 22 | 75201770 | Крышка сальника | |
| 23 | 75201771 | Прокладка | |
| 24 | 75502205 | Сальник 80х100х12 | |
| 25 | 75502293 | Сальник 80х100х10 | |
| 26 | 75102007 | Фланец | |
| 27 | 75102001A | Фланец | |
| 28 | 75201748 | Крышка | |
| 29 | 75500231 | Шайба | |
| 30 | 75500269 | Гайка | |
| 31 | GB30-76 | Болт М14х1,5х55 | |
| 32 | GB93-76 | Шайба | |
| 33 | GB30-76 | Болт М14х1,5х55 | |
| 34 | GB93-76 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
