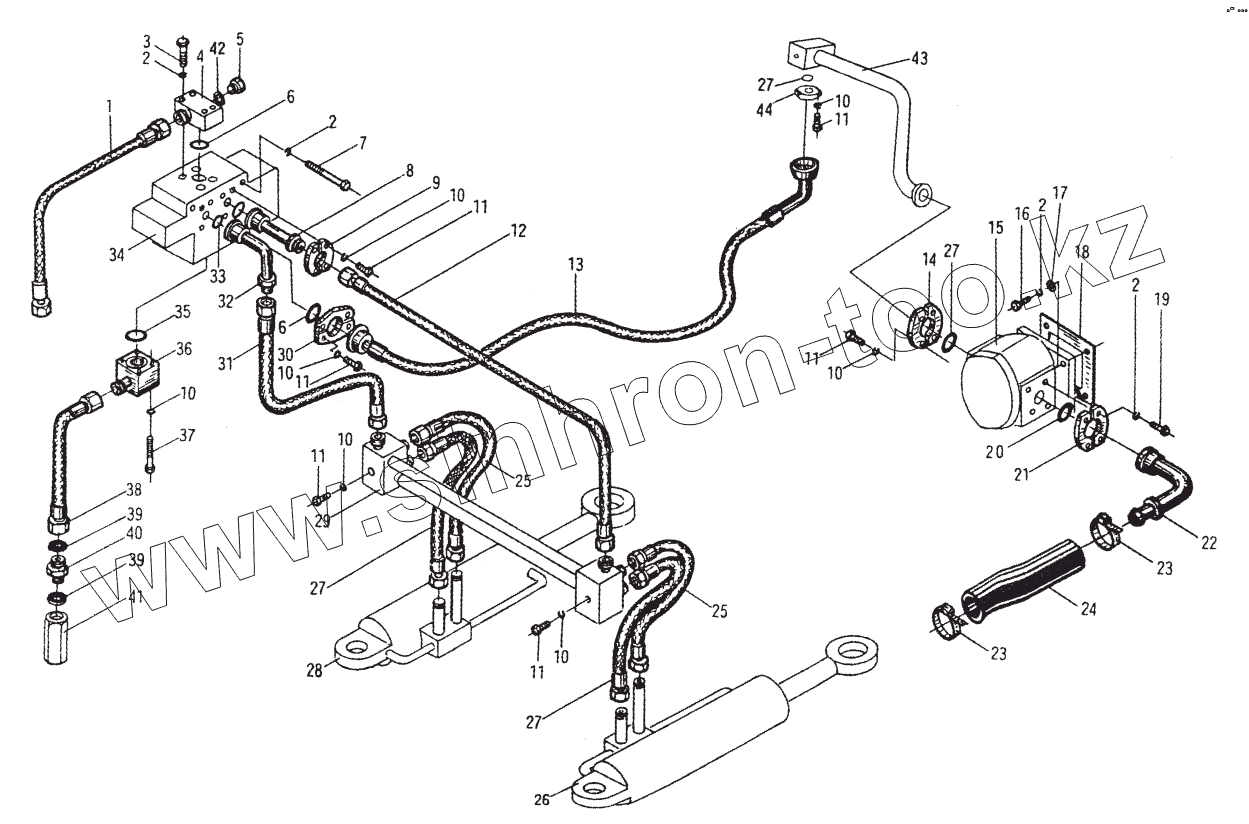

Каталог запасных частей к технике: XCMG ZL50G. Гидравлическая рулевая система
1
2
2
2
2
3
4
5
6
6
7
8
9
10
10
10
10
10
10
10
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
27
27
27
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z5G.7.2A.1 | Шланг высокого давления | |
| 2 | GB93-87 | Шайба 12 | |
| 3 | GB5782-86 | Болт | |
| 4 | Z5G.7.2A.7 | Блок возврата масла | |
| 5 | JB1000-77 | Заглушка | |
| 6 | Кольцо | Кольцо | |
| 7 | GB5782-86 | Болт | |
| 8 | Z5GH.7.2.4 | Присоединительная труба | |
| 9 | 85Z.10.1-2 | Split Flange | |
| 10 | GB93-87 | Шайба 12 | |
| 11 | GB5782-86 | Болт | |
| 12 | Z5G.7.2A.6 | Шланг высокого давления | |
| 13 | Z5G.7.2A.3 | Шланг высокого давления | |
| 14 | Z5G.7.1-4 | Фланец | |
| 15 | CBGJ2080 | Сдвоенный шестеренный насос | |
| 16 | GB899-88 | Винт АМ10х1х20 | |
| 17 | GB97.1-85 | Шайба | |
| 18 | Z5G.7.1-16 | Прокладка | |
| 19 | GB5781-86 | Болт | |
| 20 | GB3452.1-1992 | Кольцо | |
| 21 | Z5G.7.2-3 | Split Flange | |
| 22 | Z5G.7.2.5 | Впускная труба | |
| 23 | JB3616.1-1984 | Зажим | |
| 24 | Z5G.7.2-2 | Шланг низкого давления | |
| 25 | Z5G.7.2A.4 | Шланг высокого давления | |
| 26 | Z5GH.7.2.12 | Левый поворотный цилиндр | |
| 27 | GB3452.1-1992 | Кольцо | |
| 28 | Z5GH.7.2.6 | Правый поворотный цилиндр | |
| 29 | Z5GH.7.2.9 | Присоединительный блок | |
| 30 | 85Z.10.1-1S | Фланец | |
| 31 | Z5G.7.2A.5 | Шланг высокого давления | |
| 32 | Z5GH.7.2.3 | Присоединительный шланг | |
| 33 | GB3452.1-1992 | Кольцо | |
| 34 | ZLF25A1 | Вспомогательный блок | |
| 35 | GB3452.1-1992 | Кольцо | |
| 36 | Z5G.7.2A.8 | Присоединительный блок | |
| 37 | GB5780-86 | Болт | |
| 38 | Z5G.7.2A.2 | Шланг высокого давления | |
| 39 | Q/SC1294-2000 | Шайба | |
| 40 | Z5GH.7.2-1 | Присоединительный элемент | |
| 41 | S15A3/2 | Обратный клапан | |
| 42 | Q/SC1294-2000 | Шайба | |
| 43 | Z5G.7.2.12 | Труба | |
| 44 | FPS1 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
