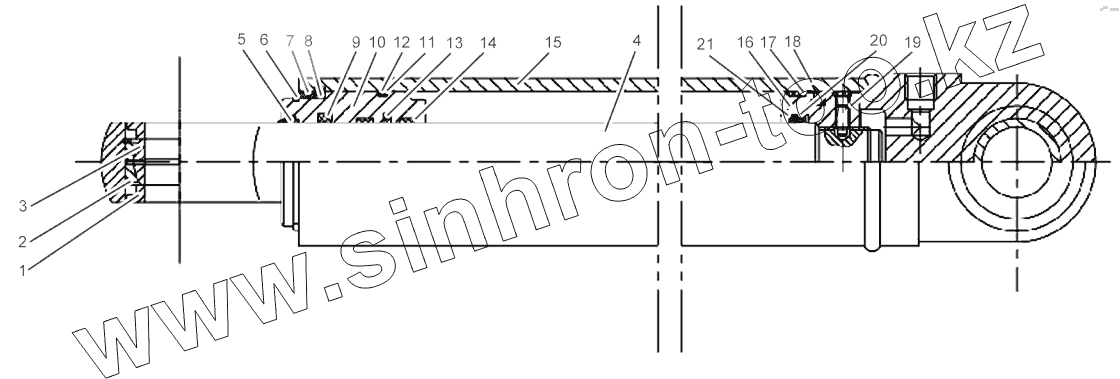

Каталог запасных частей к технике: XCMG ZL30H. Steering Cylinder
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9D00-541700-03 | Каркасное пьшезащитное кольцо | |
| 2 | GB893.1-86 | Пружинный зажим | |
| 3 | GB304.5-81 | Подшипник | |
| 4 | Z3G.9.1-03 | Поршневой шток | |
| 5 | CK-045 | Пылезащитное кольцо | |
| 6 | GB894.1-86 | Пружинный зажим | |
| 7 | Z3.9.1-1 | Snap Ring | |
| 8 | Z3.9.1-2 | Snap Ring | |
| 9 | BS4555P5008 | U-образное кольцо 45x55x7.3 | |
| 10 | Z3G.9.1-02 | Направляющая втулка | |
| 11 | GB1235-76 | Кольцо | |
| 12 | GB1235-76 | Кольцо | |
| 13 | CKS-045 | Step Seal d45 | |
| 14 | Z3.9.1-3 | Slyd Ring | |
| 15 | 390G.9.1.1 | Корпус цилиндра | |
| 16 | Z3G.9.1-01 | Поршень | |
| 17 | Z3.9.1-6 | Slyd Ring | |
| 18 | CKW-080 | Glyd Ring | |
| 19 | GB79-85 | Винт | |
| 20 | GB1235-76 | Кольцо | |
| 21 | GB1235-76 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
