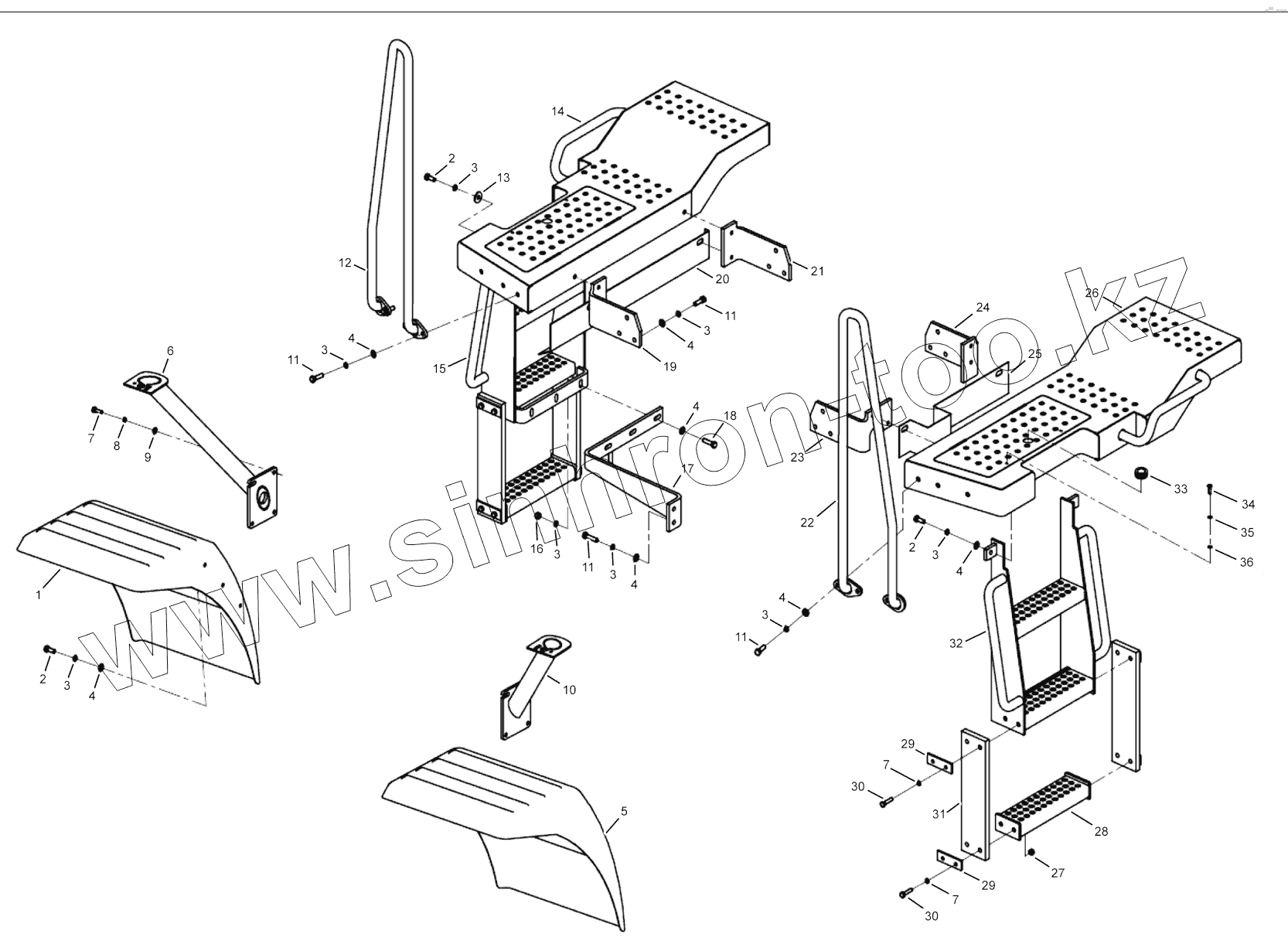

Каталог запасных частей к технике: XCMG ZL30H. Platform
1
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
6
7
7
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 251700285 | Правый брызговик | |
| 2 | 805000716 | Болт М12х30 | |
| 3 | 805300018 | Шайба 12 | |
| 4 | 805300020 | Шайба 12 | |
| 5 | 251700281 | Левый брызговик | |
| 6 | 252101601 | Right lamp protector | |
| 7 | 805300014 | Шайба 10 | |
| 8 | 805300017 | Шайба 10 | |
| 9 | 805000043 | Болт М10х30 | |
| 10 | 252101599 | Left lamp protector | |
| 11 | 805000045 | Болт M12x40 | |
| 12 | 252601313 | Right front support | |
| 13 | 805301325 | Шайба 12 | |
| 14 | 252603881 | Right welded plate | |
| 15 | 252600366 | Опора правой лестницы | |
| 16 | 805200049 | Гайка М12 | |
| 17 | 252600366 | Опора правой лестницы | |
| 18 | 805000014 | Болт M12x45 | |
| 19 | 252600367 | Неподвижная деталь левопередняя | |
| 20 | 252600370 | Правый защитный кожух | |
| 21 | 252600368 | Право-задняя неподвижная рама | |
| 22 | 252601317 | Left front support | |
| 23 | 252600371 | Support | |
| 24 | 252600369 | Лево-задняя стопорная рама | |
| 25 | 252600612 | Left cover | |
| 26 | 252603911 | Сварочная деталь левой обшивки | |
| 27 | 805200048 | Гайка М10 | |
| 28 | 252603907 | Педаль | |
| 29 | 252601166 | Нажимная планка | |
| 30 | 805000713 | Болт M10x45 | |
| 31 | 252603909 | Резиновая планка | |
| 32 | 252603924 | Welded part of the left ladder | |
| 33 | 253200690 | Резиновая втулка | |
| 34 | 805000616 | Болт М8х12 | |
| 35 | 805301353 | Шайба 8 | |
| 36 | 805300010 | Шайба 8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
