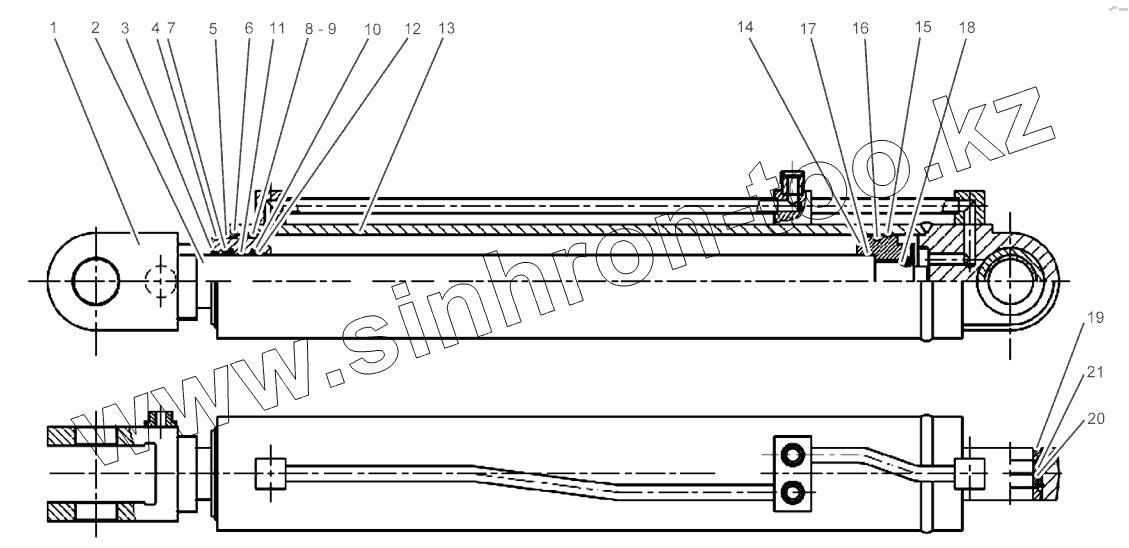

Каталог запасных частей к технике: XCMG ZL30H. Lift Arm Cylinder
1
2
2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | XGYG01-128-01 | Головка поршневого штока | |
| 2 | XGYG01-128-02 | Поршневой шток | |
| 3 | Dust cover 70x8,5 | Dust cover | |
| 4 | GB894.1-86 | Пружинный зажим | |
| 5 | XGYG01-128-03 | Упорное кольцо | |
| 6 | XGYG01-128-04 | Звено захвата | |
| 7 | GasketU70x85x11.4 | Gasket | |
| 8 | GB1235-76 | Кольцо | |
| 9 | XGYG01-128-10 | Борткольцо | |
| 10 | S-55013 | Уплотнительное кольцо с заходом d100 | |
| 11 | XGYG01-128-05 | Передаточный вал | |
| 12 | XGYG01-128-06 | Направляющая втулка | |
| 13 | XGYG01-128-07 | Корпус левого цилиндра | |
| 14 | XGYG01-128-08 | Поршень | |
| 15 | XGYG01-128-09 | Упорное кольцо для отверстия | |
| 16 | S-55044 | Glyd Ring dl50 | |
| 17 | GB1235-76 | Кольцо | |
| 18 | GB79-85 | Винт | |
| 19 | 9D00-590300-03 | Каркасное пылезащитное кольцо Ф60 | |
| 20 | GB304.5-81 | Подшипник | |
| 21 | GB893.1-86 | Пружинный зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
