Каталог запасных частей к технике: XCMG ZL30H. Hydraulic Service System - II
1
2
2
2
3
3
4
6
7
7
8
9
10
11
11
11
11
11
11
12
12
12
13
14
15
16
16
17
18
18
19
20
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
42
43
43
43
43
44
44
44
44
45
46
47
48
48
49
49
50
51
52

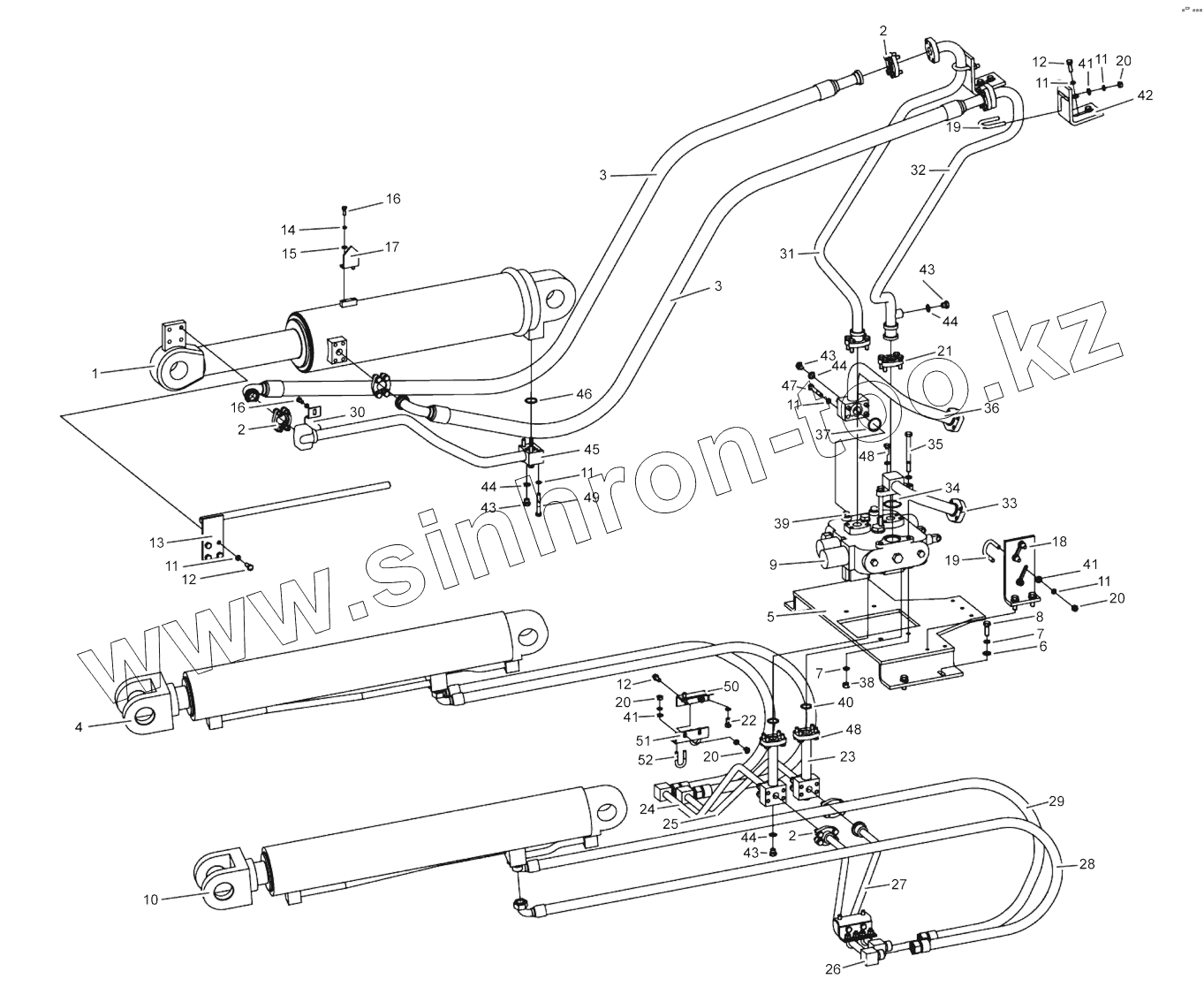

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803004330 | Цилиндр поворотного ковша | |
| 2 | 803164271 | Блок фланцев | |
| 3 | 252600549 | Резиновая типа F | |
| 4 | 803004332 | Гидроцилиндр стрелы | |
| 5 | 252600550 | Упорная планка распределительного клапана | |
| 6 | 805300020 | Шайба 12 | |
| 7 | 805300018 | Шайба 12 | |
| 8 | 805000048 | Болт M12x35 | |
| 9 | 803004065 | Распределительный клапан | |
| 10 | 803004331 | Гидроцилиндр стрелы | |
| 11 | 805300014 | Шайба 10 | |
| 12 | 805000727 | Болт М10х25 | |
| 13 | 252900302 | Штангеуказатель | |
| 14 | 505300010 | Locking washer | |
| 15 | 505300069 | Washer | |
| 16 | 805000018 | Болт М8х20 | |
| 17 | 252600543 | Стрелка | |
| 18 | 252600544 | Упорная планка | |
| 19 | 269900200 | “U” clamp | |
| 20 | 805200048 | Гайка М10 | |
| 21 | 805000714 | Болт М10х20 | |
| 22 | 269900201 | Отделительный фланец | |
| 23 | 252600551 | Переходная труба | |
| 24 | 252600552 | Право-передняя стальная труба стрелы | |
| 25 | 252600553 | Право-задняя стальная труба стрелы | |
| 26 | 252600554 | Лево-передняя стальная труба стрелы | |
| 27 | 252600555 | Лево-задняя стальная труба стрелы | |
| 28 | 252600556 | Резиновая труба в сборе | |
| 29 | 252600557 | Резиновая труба в сборе | |
| 30 | 252600545 | Нажимная планка | |
| 31 | 252600558 | Правая стальная труба цилиндра опрокидывающего ковша | |
| 32 | 252600559 | Левая стальная труба цилиндра опрокидывающего ковша | |
| 33 | 252600560 | Обратная стальная труба распределительного клапана | |
| 34 | 801100049 | О-образное кольцо | |
| 35 | 805000215 | Болт M12x140 | |
| 36 | 252600561 | Всасывающая труба распределительного клапана | |
| 37 | 801100148 | О-образное уплотнительное кольцо | |
| 38 | 805200049 | Гайка М12 | |
| 39 | 805000043 | Болт М10х30 | |
| 40 | 801100133 | О-образное уплотнительное кольцо | |
| 41 | 805300017 | Шайба 10 | |
| 42 | 252600546 | Упорная планка | |
| 43 | 803107807 | Пробка M14x1.5 | |
| 44 | 805301410 | Шайба 14 | |
| 45 | 252600562 | Стальная труба в сборе | |
| 46 | 801100068 | О-образное кольцо 32.5x3.55G | |
| 47 | 805000076 | Болт | |
| 48 | 805002174 | Болт М10х30 | |
| 49 | 805000401 | Болт M10x65 | |
| 50 | 252600547 | Верхний опорный лист | |
| 51 | 252600548 | Нижняя упорная планка | |
| 52 | 250100362 | U-образный болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
