Каталог запасных частей к технике: XCMG ZL30H. Hydraulic Service System - I
1
1
2
3
3
4
5
6
7
7
7
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
33
34
35
36
37
39
40
41
42

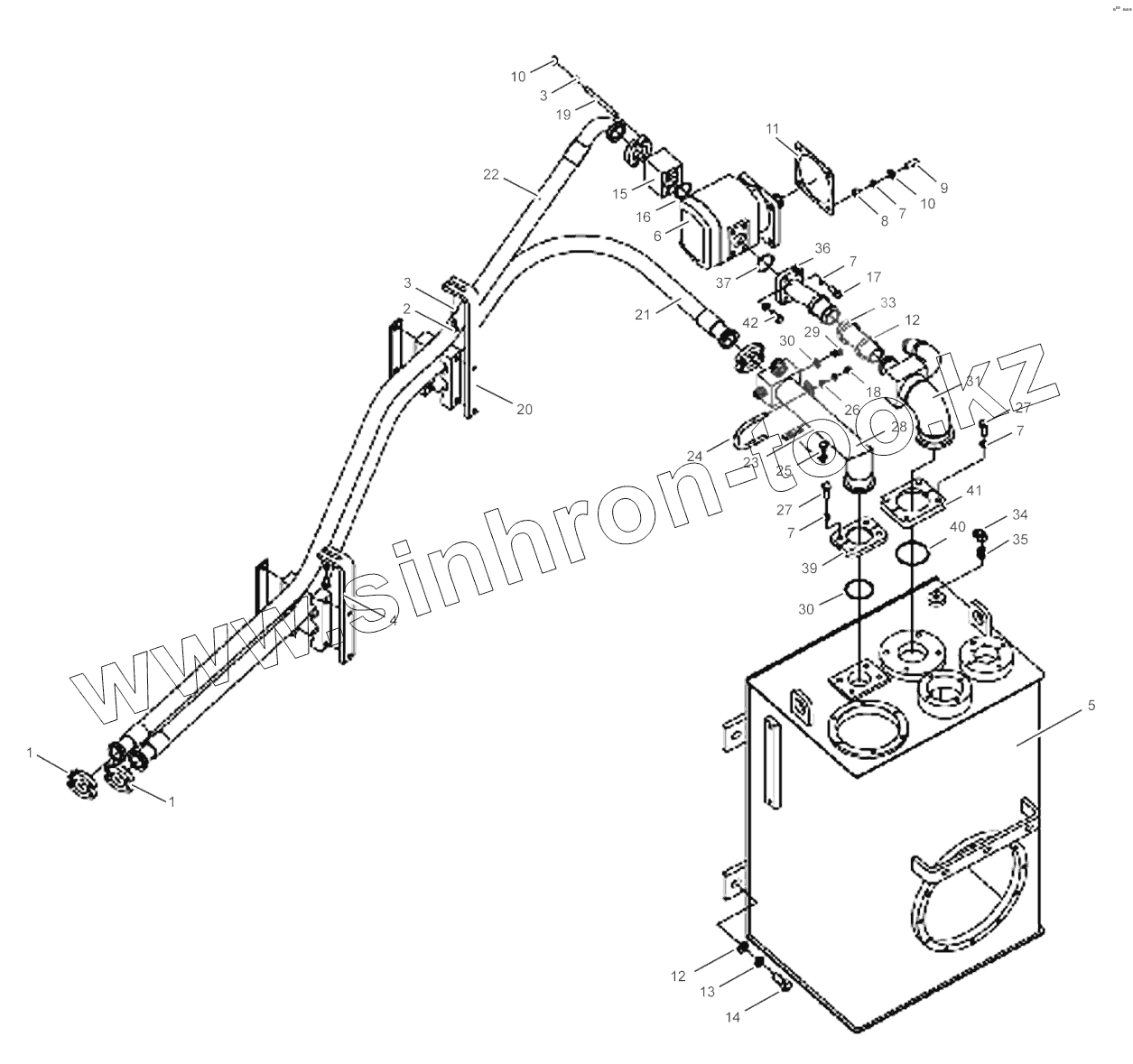

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803164272 | Блок фланцев | |
| 2 | 805000727 | Болт М10х25 | |
| 3 | 805300014 | Шайба 10 | |
| 4 | 252700364 | Опора | |
| 5 | 252604357 | Hydraulic fluid tank | |
| 6 | 803004134 | Gear pump | |
| 7 | 805300018 | Шайба 12 | |
| 8 | 805200049 | Гайка М12 | |
| 9 | 801902679 | Screw | |
| 10 | 805300020 | Шайба 12 | |
| 11 | 252100847 | Уплотнительная прокладка | |
| 12 | 805300013 | Шайба 16 | |
| 13 | 805300011 | Шайба 16 | |
| 14 | 805000051 | Болт M16x40 | |
| 15 | 252604358 | Junction block | |
| 16 | 801100148 | О-образное уплотнительное кольцо | |
| 17 | 805004590 | Screw | |
| 18 | 805200048 | Гайка М10 | |
| 19 | 805002244 | Screw | |
| 20 | 252700366 | Опора | |
| 21 | 252700190 | Гибкий рукав в сборе | |
| 22 | 252604359 | Hose | |
| 23 | 252604360 | Relay board | |
| 24 | 269900198 | Clamp "U | |
| 25 | 805000714 | Болт М10х20 | |
| 26 | 805300017 | Шайба 10 | |
| 27 | 805000048 | Болт M12x35 | |
| 28 | 252604361 | Pipe | |
| 29 | 803107807 | Пробка M14x1.5 | |
| 30 | 805301410 | Шайба 14 | |
| 31 | 252604362 | Pipe | |
| 32 | 801902713 | Хомут из нержавейки 44-64 | |
| 33 | 803164020 | Hose | |
| 34 | 803164273 | Connector | |
| 35 | 803601021 | Connector | |
| 36 | 252604363 | Pipe | |
| 37 | 801100180 | O-ring | |
| 38 | 803164126 | O-ring | |
| 39 | 250400239 | Flange | |
| 40 | 801100269 | O-ring | |
| 41 | 252900285 | Flange | |
| 42 | 805000715 | Болт M12x25 |
