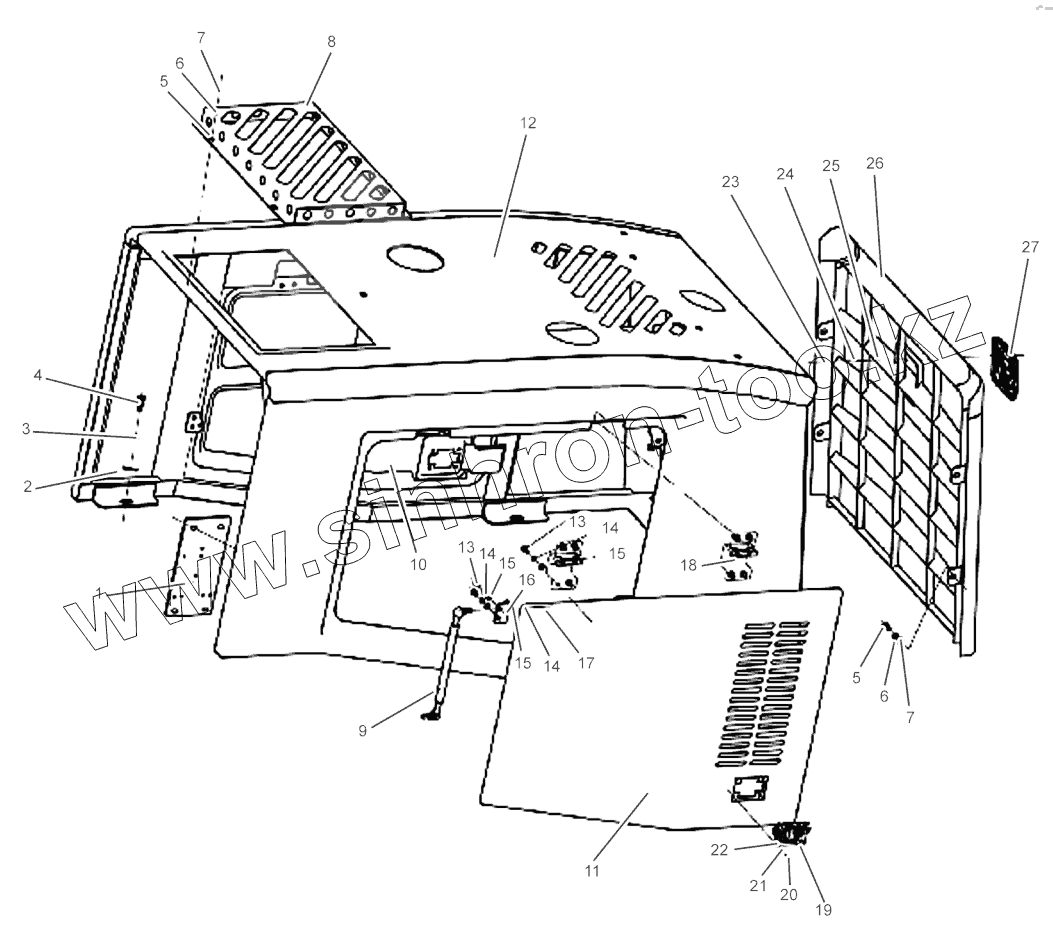

Каталог запасных частей к технике: XCMG ZL30H. Engine Hood
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 252903889 | Монтажная панель реле | |
| 2 | 805300020 | Шайба 12 | |
| 3 | 805300018 | Шайба 12 | |
| 4 | 805000048 | Болт M12x35 | |
| 5 | 805300017 | Шайба 10 | |
| 6 | 805300014 | Шайба 10 | |
| 7 | 805000727 | Болт М10х25 | |
| 8 | 252900685 | Защитный кожух кондиционера | |
| 9 | 801701502 | Воздушная пружина | |
| 10 | 252600754 | Сборка правой дверки | |
| 11 | 252600751 | Сборка левой дверки | |
| 12 | 252604343 | Engine hood | |
| 13 | 805000018 | Болт М8х20 | |
| 14 | 805300010 | Шайба 8 | |
| 15 | 805300069 | Шайба 8 | |
| 16 | 250900484 | Кронштейн крепления | |
| 17 | 805200045 | Гайка М8 | |
| 18 | 250900476 | дверная петля | |
| 19 | 802101245 | Замок двери | |
| 20 | 805000322 | Болт М6х16 | |
| 21 | 805300030 | Шайба М6 | |
| 22 | 805300029 | Шайба М6 | |
| 23 | 805200046 | Гайка M5 | |
| 24 | 805300109 | Шайба 5 | |
| 25 | 805300119 | Шайба 5 | |
| 26 | 252600750 | Задний защитный кожух | |
| 27 | 250900479 | Этикетка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
